Fra lyskilden til billedkvaliteten: Baggrundsbelysningen er LCD-modulets sande "backstage-helt".

Når folk taler om LCD-skærme, er det første, der kommer til at tænke på, ofte bare "skærmen". Men et komplet Liquid Crystal Module (LCM) er langt mere end blot et flydende krystalpanel. Den integrerer driver-IC'er, et printkort og en ofte overset, men kritisk komponent: baggrundsbelysningen.

Baggrundslys: "Lysmotoren" placeret bag skærmen

Flydende krystalmateriale i sig selv udsender ikke lys. Den fungerer mere som en "lysventil", der er afhængig af, at baggrundsbelysningssystemet giver belysning, før det kan vise et billede. Baggrundsbelysningens kerneopgave er at konvertere en punktlys eller lineær lyskilde til en meget ensartet overfladelyskilde.

Lysstyrke, ensartethed, farvetemperatur, strømforbrug - alle aspekter af seeroplevelsen, du bemærker med et øjeblik, understøttes af baggrundsbelysningsteknologi.

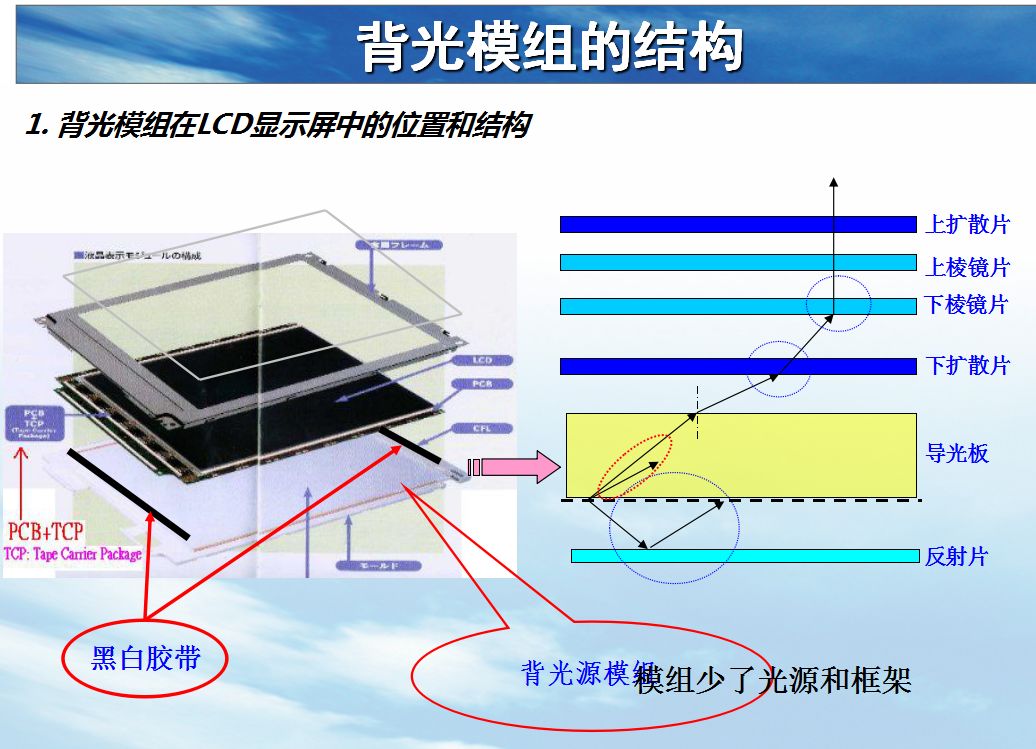

Demontering af baggrundsbelysningen: Et sæt præcise optiske systemer

En højtydende baggrundsbelysning er resultatet af avanceret materialevidenskab og optisk præcisionsteknik. Dens kernekomponenter omfatter:

Lyskilde:Lysets oprindelse, der bestemmer baggrundsbelysningens grundlæggende farvetemperatur, lysstyrke og levetid.

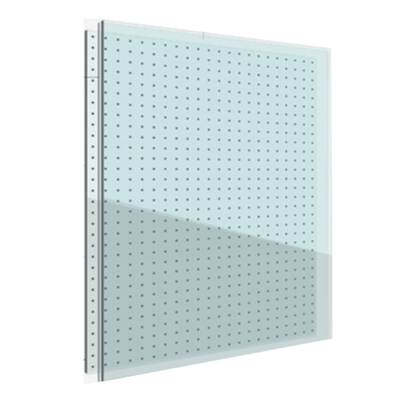

Lysstyreplade (LGP):Nøglen til ensartet lysfordeling. Mikrostrukturerede prikker på bundfladen spreder lys, der kommer ind fra kanten over hele planet. Præcisionsstøbte prikker leverer typisk bedre optisk ydeevne end traditionelle printede prikker.

Optisk film sæt:Diffuserfilm, lysstyrkeforbedrende film (BEF) og reflekterende ark arbejder sammen for at eliminere hot spots, forbedre frontal lysoutputeffektivitet og sikre ensartethed.

Strukturel ramme og lysplade:Giv stabil mekanisk støtte og pålidelige elektriske forbindelser.

Afhængigt af strukturen falder baggrundsbelysningen ind i to hovedteknologiske ruter:

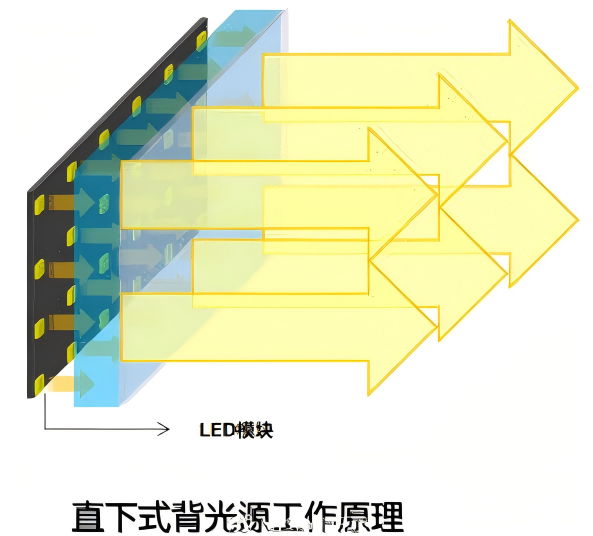

Direkte oplyst:LED-arrays er placeret direkte under lyslederpladen for direkte belysning. Dette giver høj lysstyrke og understøtter lokal dæmpningskontrol.

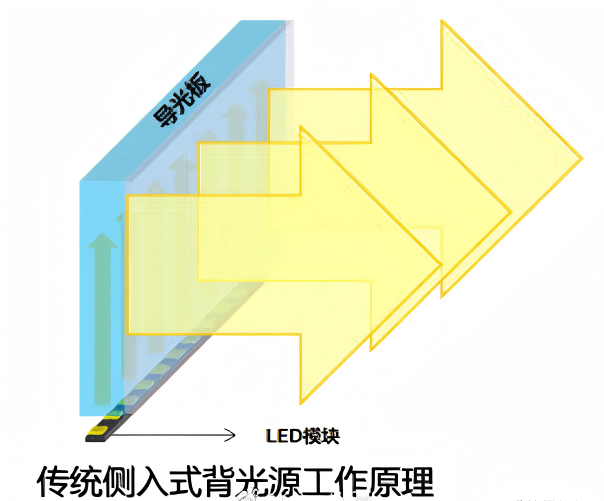

Edge-lit:LED-lysbjælker er placeret på siderne af lyslederpladen. Lys kommer ind fra kanten og reflekteres frem gennem pladen, hvilket gør dette til nøglen til at opnå ultraslanke designs.

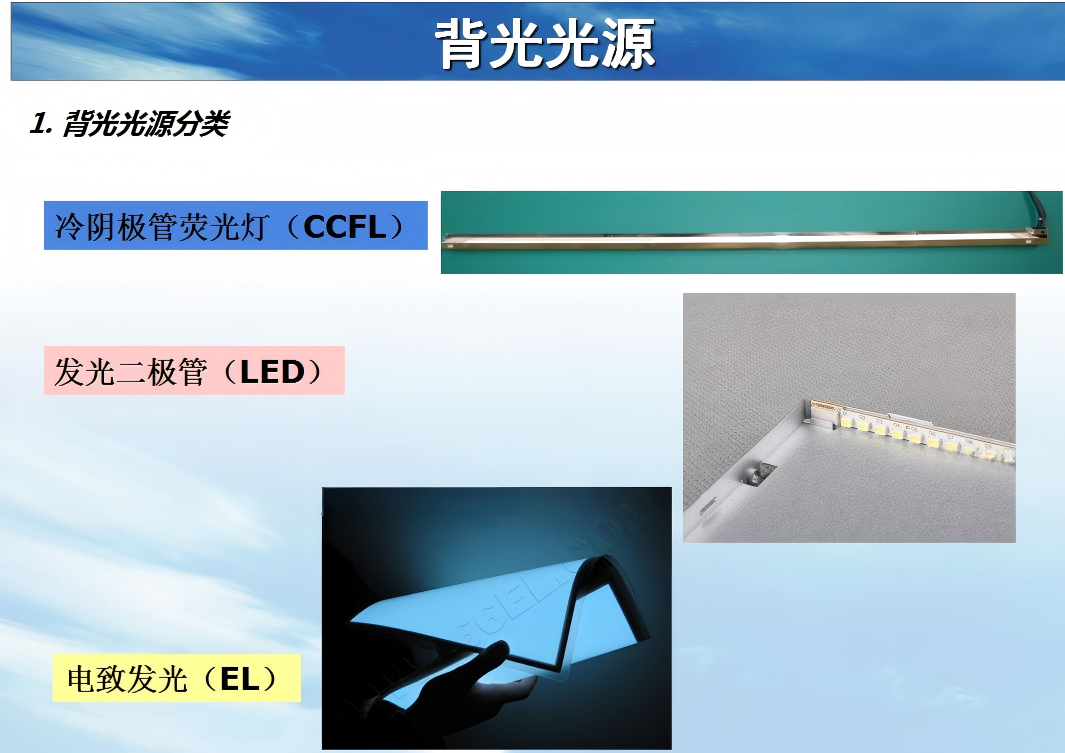

Tre typer lyskilder med hver sine fordele.

LED baggrundsbelysning:Høj lysstyrke, lang levetid (over 30.000 timer for kantbelysning), lavt strømforbrug og en slank formfaktor. Det er det almindelige valg til alt fra forbrugerelektronik til industrielle skærme.

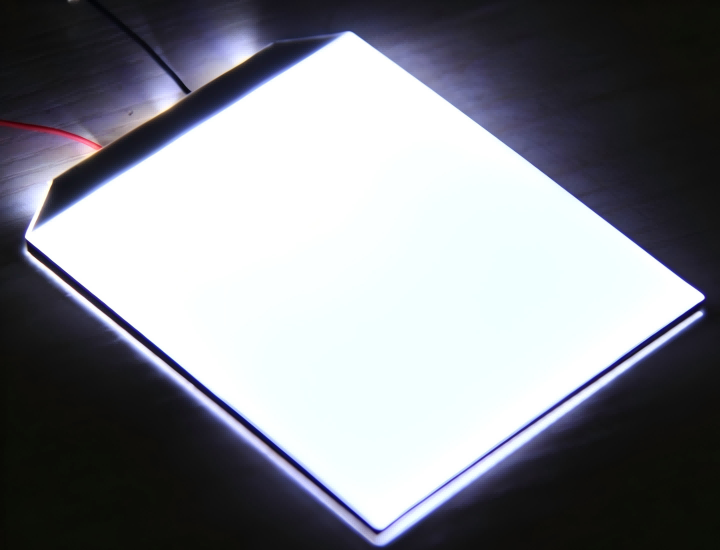

EL (elektroluminescerende) baggrundsbelysning:Ultratynd, perfekt ensartet over hele overfladen og fleksibel/bøjelig. Det forbliver uundværligt til tilpassede LCD'er og fleksible skærmapplikationer.

CCFL (Cold Cathode Fluorescent Lamp) Baggrundsbelysning:Stort set erstattet af lysdioder i forbrugerprodukter, men stadig værdifuldt i visse professionelle displayapplikationer på grund af dens fremragende farvemætning og ensartethed.

Teknisk oversigt

En baggrundsbelysning er langt mere end blot en belysningskomponent. Fra materialevalg og optisk design til valg af lyskilde og forfining af strukturelle processer, bidrager hver detalje til den endelige ydeevne af et display.

For producenter, der søger højkvalitetsskærme, er dyb ekspertise inden for baggrundsbelysningsteknologi grundlaget for produktdifferentiering, der opfylder kravene til avancerede tilpassede LCD'er og sikrer, at hver skærm lever op til sit visuelle løfte.

Fra lyskilde til billedkvalitet er baggrundsbelysningen LCD-modulernes sande ubesangerede helt. At forstå baggrundsbelysningsteknologi er i sidste ende at forstå, hvad der gør en fantastisk skærm.
