LCM-baggrundsbelysning: De kritiske roller for plastramme og dobbeltsidet tape

I moderne skærmteknologi fungerer flydende krystalskærmen (LCD-skærmen) som en kernekomponent, og dens samlede ydeevne afhænger i høj grad af det integrerede modul bag - LCM (LCD-modulet). LCM integrerer flydende krystal displayenheden, drivende kredsløb, strukturelle komponenter og baggrundsbelysningen i et komplet modul, hvor lyseffekten af ​​baggrundsbelysningen direkte bestemmer den endelige visuelle kvalitet af skærmen. Inden for baggrundsbelysningens komplekse struktur arbejder komponenter som plastrammen og dobbeltsidet tape i synergi med kernedele som optiske film og lyskilder for tilsammen at sikre modulets stabilitet og optiske ydeevne.

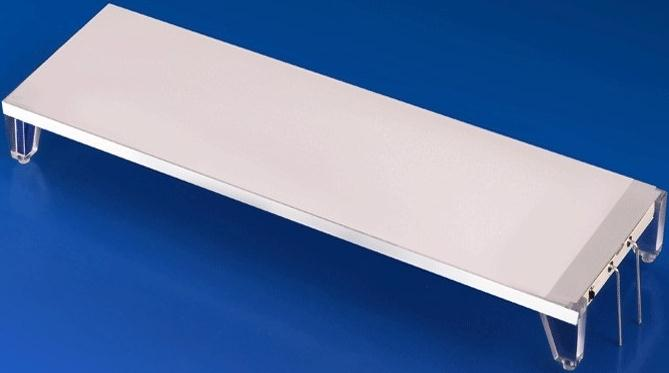

Baggrundslys: Fundamentet af Display Visuals

Baggrundsbelysningen (BackLight) er placeret bag skærmen med flydende krystal, og dens kernefunktion er at konvertere punktlyskilder til ensartede og klare overfladelyskilder. Dets optiske design påvirker direkte lysstyrkens ensartethed, kontrast og farveydeevne for hele modulet, hvilket er særligt kritisk for farvedisplaymoduler (TFT-displaymodul). En typisk baggrundsbelysning består af en lyskilde, lyslederplade, flere lag optiske film, en strukturel plastramme og en kørelysplade, alt sammen omhyggeligt kombineret. Den kontinuerlige innovation på dette område af mange førende LCD-skærmproducenter i Kina er baseret på en dyb forståelse af hver komponents rolle.

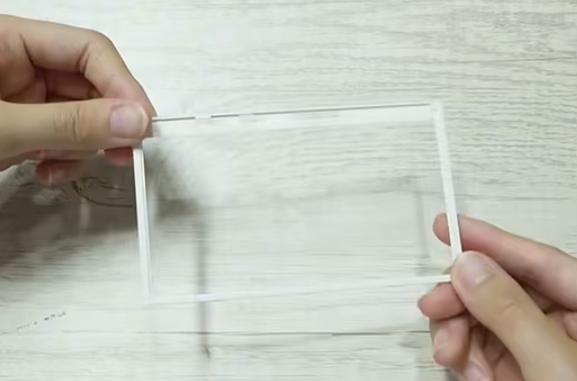

Plastramme: Den dobbelte vogter af optik og struktur

Plastrammen fungerer som skelettet af baggrundsbelysningen og giver ikke kun væsentlig mekanisk støtte og beskyttelse, men udfører også vigtige optiske styringsfunktioner. Valget af materiale er direkte skræddersyet til forskellige produktdesigns:

URZ2501 Materiale:Tilbyder fremragende reflekterende og lysblokerende egenskaber, der almindeligvis bruges i mellem-til-høj-end farvedisplaymoduler (TFT-displaymodul) for at forbedre kontrast og farverenhed.

PC hvidt materiale:Bruges ofte i sidebelyste baggrundsbelysningsdesign, hvilket letter LCD-skærmes slanke profil.

PC hvid + glasfiber materiale:Forbedrer den strukturelle stivhed af bundbelyste baggrundsbelysningsprodukter, velegnet til industrielle miljøer med strenge krav til pålidelighed.

I projekter, der involverer tilpassede LCD-skærme, er design og materialevalg af plastrammen nøglen til at opnå specifikke optiske effekter og mekaniske specifikationer.

Dobbeltsidet tape: Specialisten i skjult klæbemiddel og lysblokering

Dobbeltsidet tape spiller en uundværlig rolle som "klæbemiddel" i LCM-montage. Det er ansvarligt for at sikre interne optiske film såsom lyslederpladen, diffusionsfilm og lysstyrkeforbedrende film og i sidste ende binde baggrundsbelysningen fast til LCD-skærmen.

Konventionel dobbeltsidet tape:Fås i forskellige substrater (f.eks. substratfri, PET) og tykkelsesmuligheder (0,03-0,30 mm). Når du tilslutter COG-struktur LCD-skærme, kan valg af dobbeltsidet tape af passende tykkelse effektivt dæmpe trykket og forhindre forekomsten af ​​hvide pletter på skærmen.

Sort-hvid dobbeltsidet tape:Dette er et funktionelt materiale med en sort side til lysblokering og en hvid side til refleksion, der samtidig udfører de tre opgaver adhæsion, lysblokering og refleksion. Det bruges ofte til at definere det effektive visningsområde for farvedisplaymoduler (TFT-displaymodul) og til at sikre fleksible kredsløb (FPC), hvilket gør det til en vigtig komponent til at forbedre skærmgrænsernes klarhed og overordnet pålidelighed.

Konklusion

Inden for det præcise system af en LCM, fra de lysemitterende LED'er og lysledende plader til fastgørelsesplastikrammer og dobbeltsidet tape, har hver komponent en unik og uerstattelig funktion. De arbejder sammen i præcis koordinering, og fraværet eller fejlen af ​​et enkelt link ville påvirke den overordnede ydeevne og pålidelighed. Værdien af ​​plastrammen og dobbeltsidet tape ligger netop i deres uundværlige synergi med andre kernekomponenter som baggrundsbelysning og LCD-skærm, der tilsammen danner grundlaget for et stabilt, effektivt og højkvalitets displaymodul.
