Omfattende analyse af LCD-sort-teknologi (del 1): Struktur og forbindelse, frigørelse af kernekoden for displayet

I dagens verden, hvor elektroniske enheder er allestedsnærværende, fungerer flydende krystalskærme (LCD'er) som kernegrænsefladen for menneske-maskine-interaktion, og deres tekniske egenskaber bestemmer direkte brugeroplevelsen af ​​enheder. Fra smarte wearables til industrielle kontrolsystemer, fra automobilskærme til forbrugerelektronik, bag LCD-produkter i forskellige scenarier ligger omhyggeligt designede strukturelle skemaer og forbindelsesteknologier. Som en professionel brugerdefineret LCD-skærmproducent og en kraftfuld LCD-skærmfabrik er CNK en specialiseret og sofistikeret højteknologisk virksomhed dedikeret til R&D, produktion og salg af displayenheder og HMI (Human-Machine Interface) produkter.

I dag vil vi udføre en dybdegående analyse af de grundlæggende principper for LCD-skærme, der hjælper dig med at forstå den underliggende logik bag skærmteknologi.

I. Produktstruktur: Skræddersyede displayløsninger

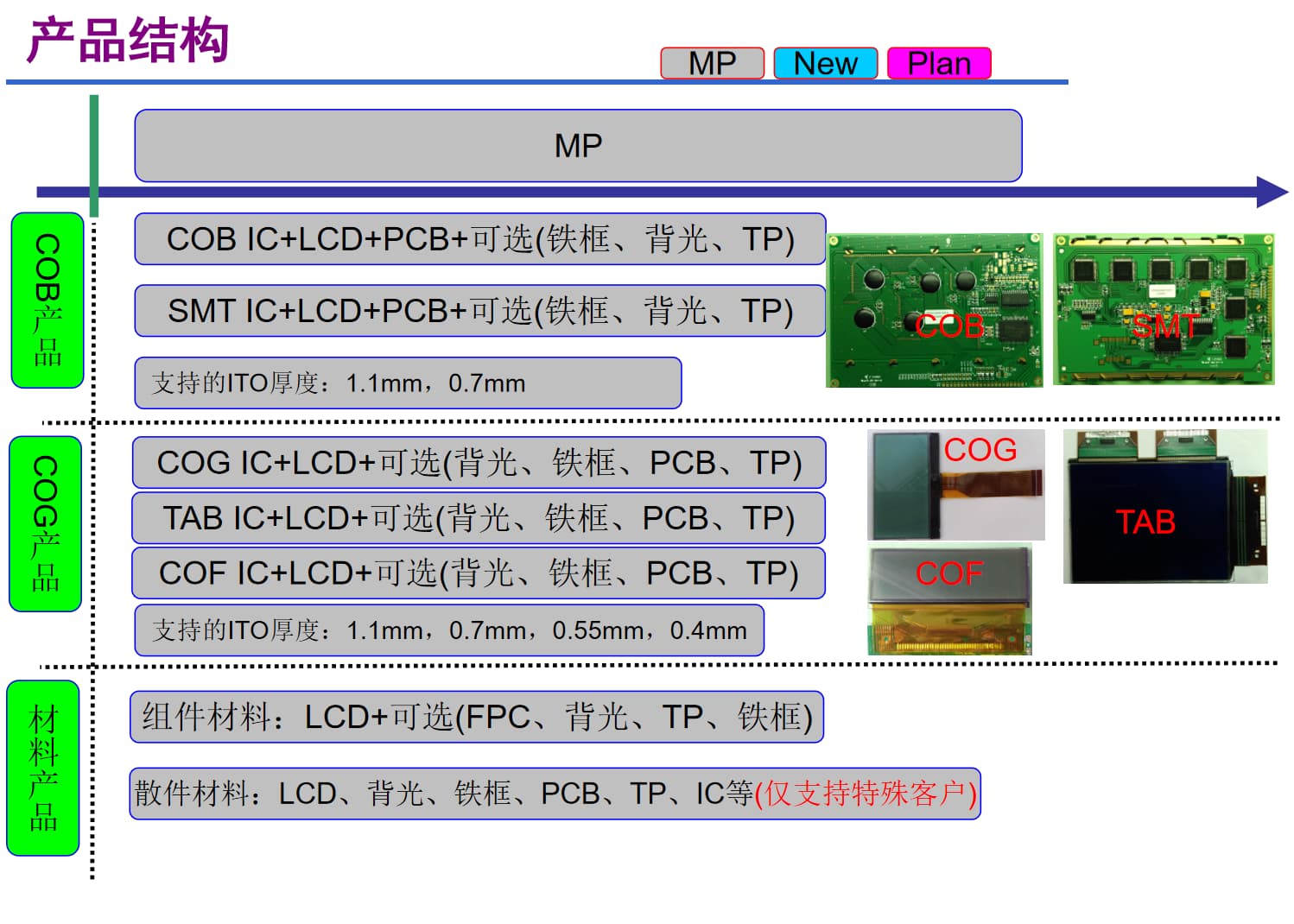

Produktstrukturen på LCD-skærme er ikke ensartet, men er tilpasset i henhold til applikationsscenarier og ydeevnekrav. Som en erfaren skærmproduktionsvirksomhed omfatter CNKs kerneprodukter monokrome LCD'er og monokrome moduler, 0,96-15,6 tommer TFT-skærmmoduler, OLED-moduler og HMI-moduler til menneske-maskine-interaktion. Dens produktstruktur består hovedsageligt af tre kategorier af kerneprodukter og forskellige afledte ordninger:

1. Integrerede produkter: Effektive og stabile almindelige valg

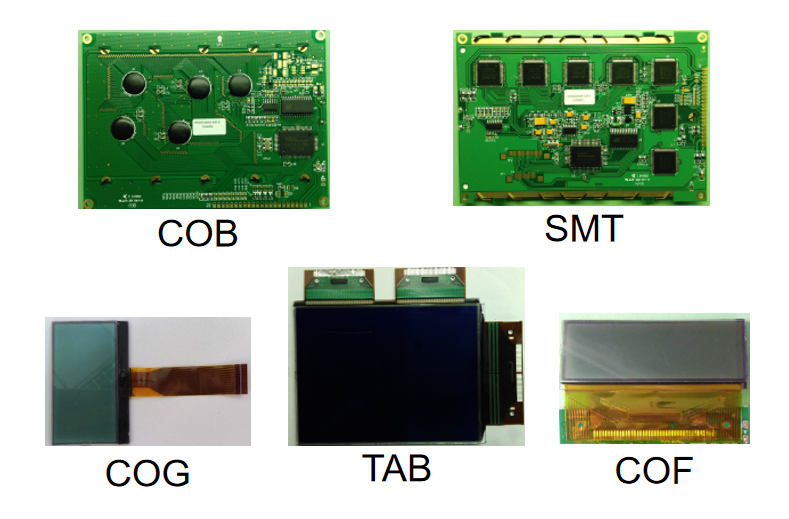

•  COB produkter: Brug en kernearkitektur af "IC + LCD + PCB" og kan udstyres med valgfrie komponenter såsom jernrammer, baggrundsbelysning og TP (berøringspaneler). Med høj integration og stærk stabilitet bruges de i vid udstrækning i scenarier med strenge krav til pålidelighed, såsom industriel kontrol og biludstyr.
•  COG produkter:Baseret på "IC + LCD" understøtter de fleksibelt udvalg af tilbehør såsom baggrundsbelysning, jernrammer, PCB'er og TP'er. Samtidig med at de sikrer ydeevne, forenkler de det strukturelle design, hvilket gør dem velegnede til smarte wearables, små bærbare enheder og andre produkter med strenge størrelsesbegrænsninger.
•  SMT/COF/TAB-produkter:Kombiner SMT IC, COF IC og TAB IC med henholdsvis LCD sammen med valgfrit tilbehør, der dækker mellem- til high-end skærmbehov. Blandt dem udmærker COF- og TAB-ordninger sig i produkter med smal kant og høj opløsning

2. Materialeprodukter: Fleksibel tilpasning til særlige behov

•  Komponentmaterialer:Centreret på LCD kan de parres med komponenter såsom FPC (Flexible Printed Circuits), baggrundslys, TP'er og jernrammer, hvilket giver kunderne semi-integrerede løsninger, der balancerer tilpasningsfleksibilitet og montageeffektivitet.
• Reservedelsmaterialer:Tilbyd et komplet sæt reservedele inklusive LCD, baggrundsbelysning, jernrammer, PCB'er, TP'er og IC'er, der kun understøtter de dybtgående tilpasningsbehov hos specielle kunder. Dette demonstrerer fuldt ud den fleksible tilpasningsevne hos en producent af brugerdefinerede LCD-skærme og er velegnet til niche- og personlige skærmscenarier.

Det er værd at bemærke, at forskellige strukturelle skemaer af CNK understøtter forskellige ITO-tykkelser: COB- og SMT-ordninger understøtter 1,1 mm og 0,7 mm tykkelser; COG-, COF- og TAB-skemaer udvides yderligere til 0,55 mm og 0,4 mm. Den tyndere ITO-tykkelse muliggør miniaturisering og letvægt af enheder, hvilket også afspejler LCD-skærmfabrikkens udsøgte tekniske styrke.

II. Tilslutningsmetoder: Effektiv transmissions "bro"-design

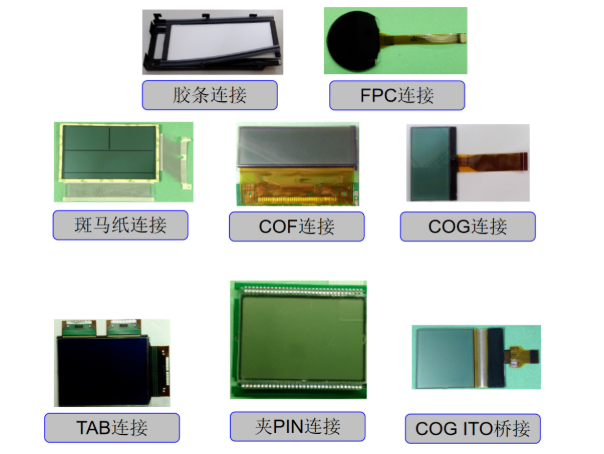

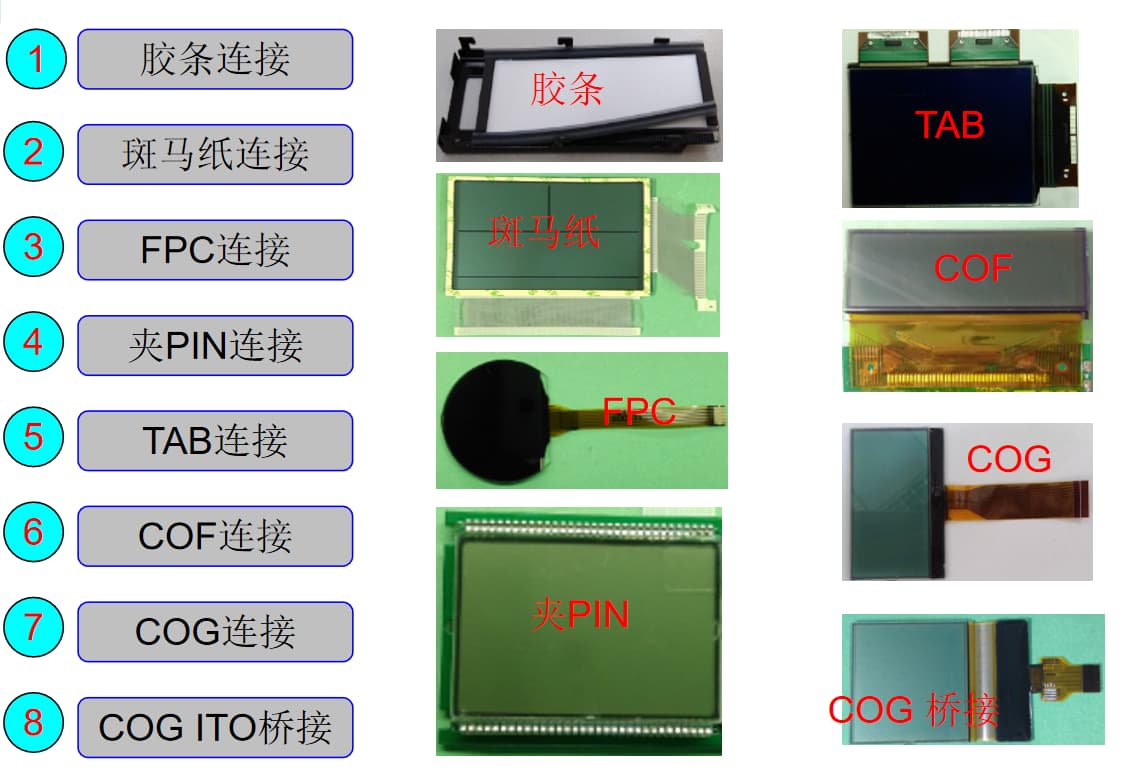

Hvis produktstrukturen er "skelettet" af en LCD, så er forbindelsesmetoden "blodkaret", der løber gennem det, hvilket direkte påvirker stabiliteten af ​​signaltransmission og produktets monteringskomfort. Som en professionel skærmproduktionsvirksomhed mestrer CNK 8 almindelige tilslutningsmetoder, der fuldt ud dækker forskellige anvendelsesscenarier:

1. Grundlæggende forbindelsesskemaer: enkle, pålidelige og omkostningskontrollerbare·

• Gummibåndforbindelse:Let at betjene og lav pris, velegnet til almindelige elektroniske enheder med lave krav til forbindelsesstabilitet.
• Zebra papirforbindelse:Med god ledningsevne og fleksibilitet tilpasser den sig til mindre strukturel deformation og bruges ofte til at forbinde små LCD'er og PCB'er.
•  Pin Clip-forbindelse:Let at adskille og praktisk til senere vedligeholdelse, det er meget udbredt i udstyr, der kræver hyppig fejlfinding eller udskiftning af komponenter.

2. Avancerede forbindelsesskemaer: Stabil, effektiv og velegnet til komplekse scenarier

• FPC-forbindelse:Kombineret med fleksible trykte kredsløb kan den opnå forbindelser i flere vinkler og snævre rum, hvilket gør den til den foretrukne ordning for smarte wearables, foldbare enheder og andre produkter.
• TAB-forbindelse:Forbinder driver-IC'en direkte til LCD'en gennem TAB (Anisotropic Conductive Film), hvilket reducerer forbindelsesnoder og forbedrer transmissionseffektiviteten og stabiliteten.
• COG-forbindelse:Klæber IC direkte til LCD-glassubstratet, hvilket reducerer produktstørrelsen og forbedrer integrationen, som er kerneforbindelsesmetoden for avancerede bærbare enheder.
• COF-forbindelse:IC'en er pakket på en fleksibel film og derefter bundet til LCD-skærmen, med både fleksibilitet og høj integration, der tilpasser sig skærmbehovene for smalle rammer og høje opløsninger.
• COG ITO brobygning:Et særligt brodesign optimerer signaltransmissionsvejen yderligere, og yder fremragende på LCD-skærme i stor størrelse og høj billedkvalitet.

Baseret på rige strukturelle ordninger og pålidelige forbindelsesteknologier leverer CNK, som en højkvalitetsvirksomhed inden for Kina TFT-skærme, kontinuerligt skærmløsninger af høj kvalitet til forskellige industrier. I den næste artikel vil vi fortsætte med at udforske typeklassificeringen og visningstilstandene for LCD'er, så følg med!
