Præcisionsjustering og cellesamling: Analyse af PI-belægning og gnidningsprocesser i LCD-fremstilling

Den komplette fremstillingsproces af LCD involverer over 40 præcise trin, som kan opdeles i fem hovedstadier: ITO-mønsterætsning, justeringslagsdannelse (PI-belægning og gnidning), cellesamling, flydende krystalfyldning og -skæring, og endelig inspektion og emballering. Blandt disse fungerer PI-belægningen, justering af gnidning og cellesamlingsprocesserne som kernekomponenter i front-end, der spiller en afgørende rolle i fremstillingen af ​​LCD-skærme og direkte påvirker skærmens ydeevne.

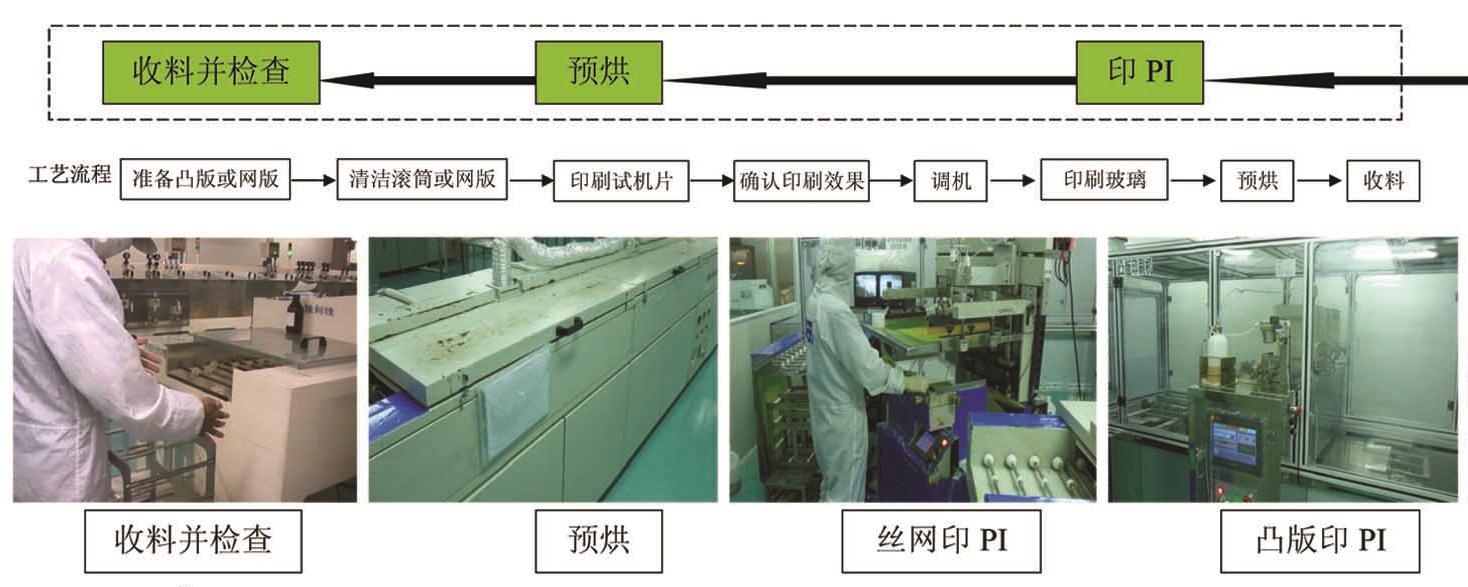

PI Coating: Opbygning af fundamentet for molekylær tilpasning

Påføringen af ​​justeringslaget på substratoverfladen er det første kritiske trin i fremstillingen af ​​LCD-moduler. Ved hjælp af præcisionsselektiv belægningsteknologi påføres polyimid (PI) ensartet på ITO-glasset efterfulgt af en strengt temperaturstyret hærdningsproces for at danne et stabilt justeringslag. På grund af dets fremragende kemiske stabilitet, høje isoleringsmodstand og høje temperaturbestandighed sikrer PI-materiale langsigtet pålidelighed af LCD-skærmen. Præcisionen af ​​denne proces påvirker direkte tilpasningskvaliteten af ​​flydende krystalmolekyler i efterfølgende trin, hvilket danner grundlaget for at opnå højtydende visning.

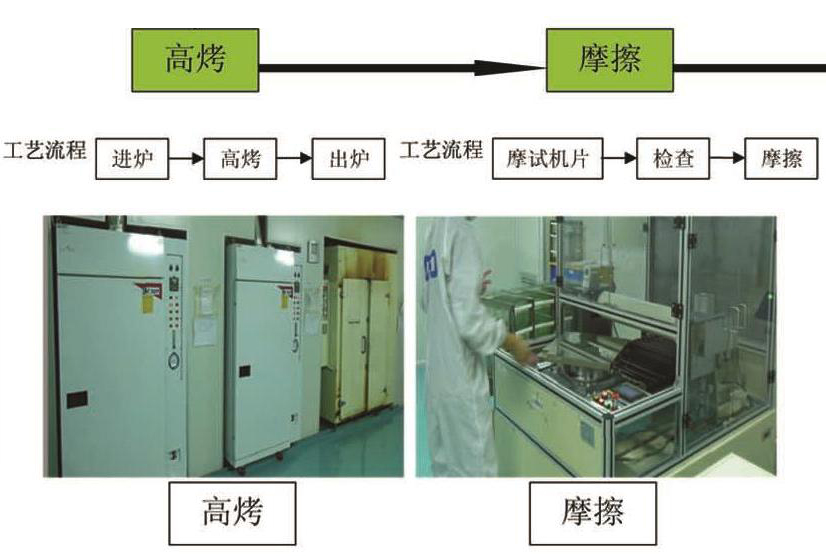

Alignment Rubbing: Præcisionskontrol af mikrostrukturer

Påføringen af ​​justeringslaget på substratoverfladen er det første kritiske trin i fremstillingen af ​​LCD-moduler. Ved hjælp af præcisionsselektiv belægningsteknologi påføres polyimid (PI) ensartet på ITO-glasset efterfulgt af en strengt temperaturstyret hærdningsproces for at danne et stabilt justeringslag. På grund af dets fremragende kemiske stabilitet, høje isoleringsmodstand og høje temperaturbestandighed sikrer PI-materiale langsigtet pålidelighed af LCD-skærmen. Præcisionen af ​​denne proces påvirker direkte tilpasningskvaliteten af ​​flydende krystalmolekyler i efterfølgende trin, hvilket danner grundlaget for at opnå højtydende visning.

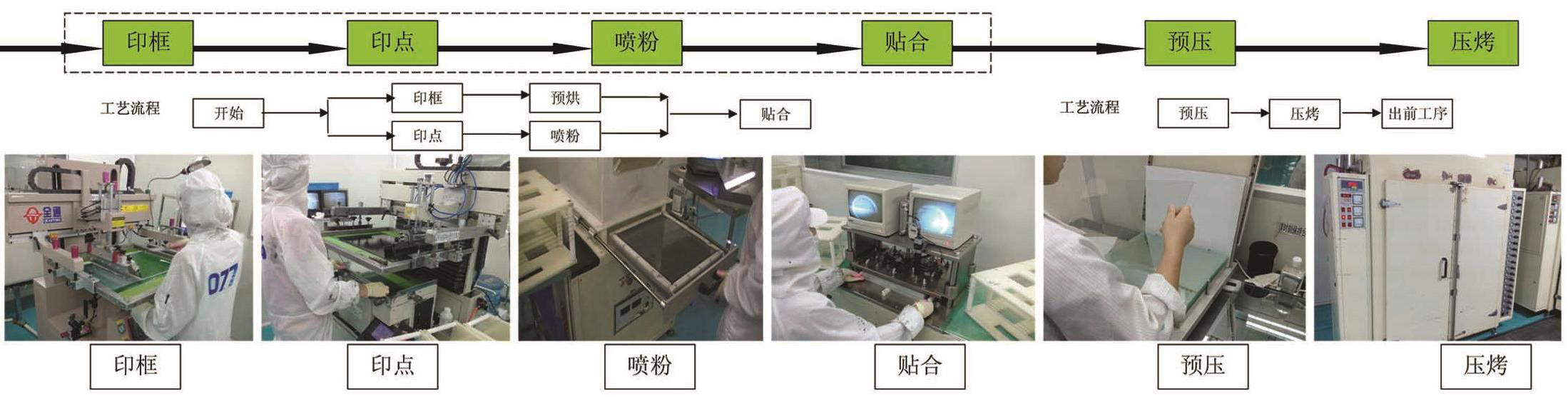

Cellesamling: Konstruktion af en stabil displayenhed

Cellesamlingsprocessen involverer tre nøgletrin:

Tætningsmiddeltryk: Præcis påføring af tætningsmiddel ved hjælp af serigrafiteknologi for at danne en forseglet struktur.

Spacer Spray: Ensartet fordeling af spacermaterialer for nøjagtigt at kontrollere cellegabstolerance.

Montering og hærdning: Permanent limning af øvre og nedre substrater gennem højtemperaturhærdning.

Denne serie af processer konstruerer et stabilt indeslutningsrum for flydende krystalmolekyler, hvor bearbejdningsnøjagtigheden direkte påvirker displayens ensartethed og levetiden for LCD-modulet. Især i tilpasset LCD-skærmproduktion kan vi justere cellegab-parametre i henhold til kundens krav for at optimere skærmydeevnen.

Process Extension: Den særlige værdi af TOP Coating

For high-end STN-produkter tilføjer TOP-belægningsprocessen et SiO2-lag efter fotolitografi, som både fylder elektrodegrave og giver isolering og forbedring af betragtningsvinklen. Denne specielle proces demonstrerer LCD-skærmproducenters kontinuerlige stræben efter produktydelse og giver flere tekniske muligheder for tilpassede LCD-skærme.

Ved at udnytte omfattende ekspertise inden for PI-belægning, gnidning og cellesamlingsprocesser sikrer CNK Electronics, at hvert LCD-modul opfylder strenge kvalitetsstandarder. Vi er forpligtet til at levere pålidelige skærmløsninger til globale kunder gennem præcis proceskontrol og omfattende kvalitetssystemer, hvilket driver løbende fremskridt inden for skærmteknologi.
