The Art of Precision Display: Afkodning af de centrale tekniske parametre for LCD-skærme

I dagens æra med hurtig udvikling af smarte enheder fungerer LCD-skærmen som kernegrænsefladen for menneske-computer-interaktion, og dens ydeevne bestemmer direkte kvaliteten af ​​brugeroplevelsen. Uanset om det drejer sig om forbrugerelektronik eller industriel kontrol, bliver kravene til skærmens ydeevne stadig strengere. Som professionelle LCD-skærmproducenter forstår vi dybt, at en grundig forståelse af LCD-teknologi er grundlaget for at træffe korrekte valg og design. Denne artikel vil systematisk analysere de vigtigste tekniske indikatorer, der bestemmer kvaliteten af ​​et LCD-modul.

1. Elektro-optisk responskarakteristik: Det fysiske grundlag for skærmkontrol

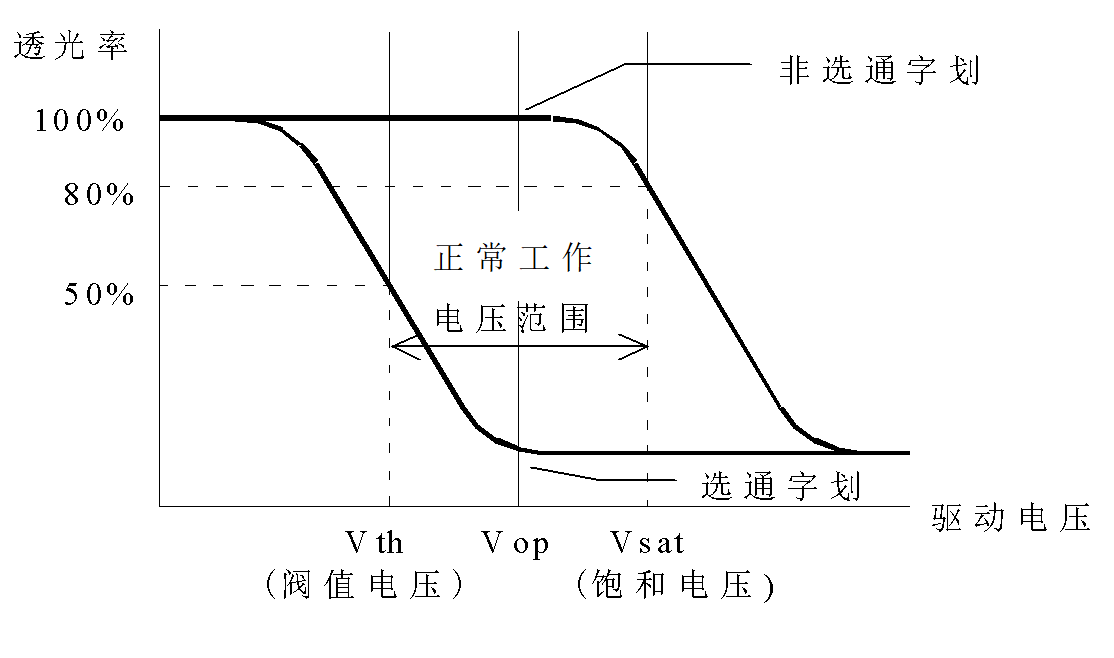

Den elektro-optiske responskarakteristik er den fysiske kerne i flydende krystaldisplayteknologi. Den beskriver præcist det funktionelle forhold mellem transmittansen af ​​en LCD-skærm og den påførte drivspænding. Denne ikke-lineære karakteristiske kurve er grundlaget for at opnå gråtoneniveauer og billedvisning. En veloptimeret elektro-optisk respons betyder lavere kørespænding, højere kontrastforhold og mere nøjagtig farvegengivelse – det er udgangspunktet for alle high-end skærmdesigns.

2. Kontrastforhold: Det primære element i visuel klarhed

Kontrastforhold, defineret som forholdet mellem luminans mellem ON (aktiv) tilstand og OFF (inaktiv) tilstand, er den primære parameter til at bedømme billedets skarphed og dybde. Typisk, når kontrastforholdet overstiger 5:1, opfatter det menneskelige øje et klart billede. Kontrastforholdet på en LCD er dog en dynamisk variabel; det afhænger i høj grad af betragtningsvinklen og det omgivende lys, hvilket fører til den næste nøglemetrik - synsvinkelkarakteristika.

5. Strømforbrug: Filosofien bag systemeffektivitet på mikroamp-niveau

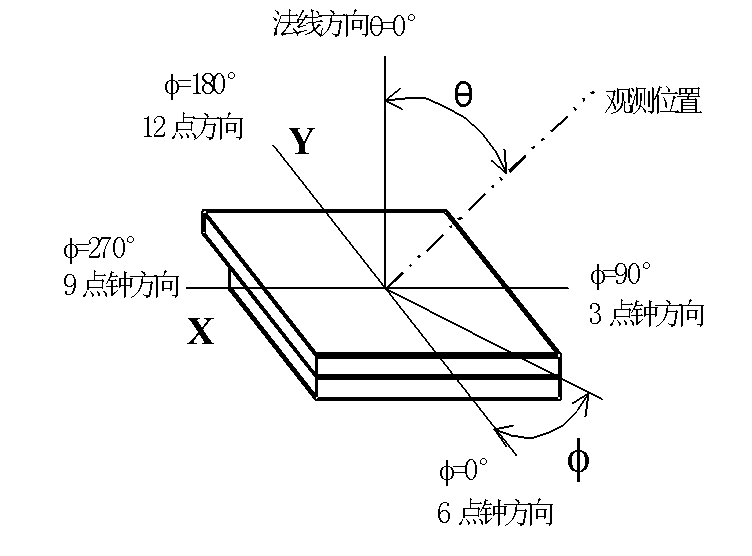

Betragtningsvinkelområdet er en omfattende indikator, der vurderer et LCD-moduls evne til at opretholde skærmkvalitet, når det ses uden for aksen. Det er ikke en fast værdi, men er defineret af den rumlige keglevinkel, inden for hvilken kontrastforholdet falder til en acceptabel nedre grænse (f.eks. 5:1). Dens essens ligger i den komplekse interaktion mellem orienteringen af ​​de flydende krystalmolekyler og polarisationstilstanden af ​​det indfaldende lys.

Teknisk dybde:

Tilstand bestemmer grænser:Forskellige flydende krystaltilstande (TN, HTN, STN) er fundamentalt forskellige designs af molekylær justering og snoningsvinkel. TN-tilstand har den smalleste betragtningsvinkel, mens STN-tilstand gennem høje vridningsvinkler på 180°-270° opnår en stejlere elektro-optisk kurve og en bredere betragtningsvinkel. For eksempel kan STN positiv tilstand opretholde fremragende synlighed over et næsten halvkugleformet område, en nøgleårsag til dens udbredelse i industrielle instrumenter og offentlige skærme.

Begrænsning af driverlinjer (multiplexing):I LCD-skærme, der bruger multiplekset kørsel, forringes det effektive spændingsforhold, der anvendes på pixels, efterhånden som antallet af driverlinjer (COM-linjer) stiger. Denne elektriske ikke-idealitet fører direkte til et svind i betragtningsvinklenes ydeevne. Derfor bliver betragtningsvinklen for højopløselige tegnsegmentskærme ofte en vigtig afvejning med køreplanen.

Til applikationer med faste synsvinkler tilbyder en tilpasset LCD-skærm den optimale løsning. Professionelle LCD-skærmproducenter kan "styre" den optimale betragtningsvinkel mod målobservationsområdet ved at justere parametre såsom justeringslagets retning og optimere cellegabet og dobbeltbrydningsproduktet (Δn·d), for derved at maksimere udnyttelsen af ​​displayressourcerne.

4. Responshastighed: Temperaturafhængigheden af ​​dynamisk respons

Responshastighed, inklusive stigetid (Tr) og faldtid (Tf), måler, hvor hurtigt en LCD-skærm reagerer på signaler. Flydende krystallers rheologiske egenskaber bestemmer deres stærke temperaturafhængighed: Jo lavere temperatur, jo højere er flydende krystalviskositet, og jo langsommere er reaktionshastigheden.

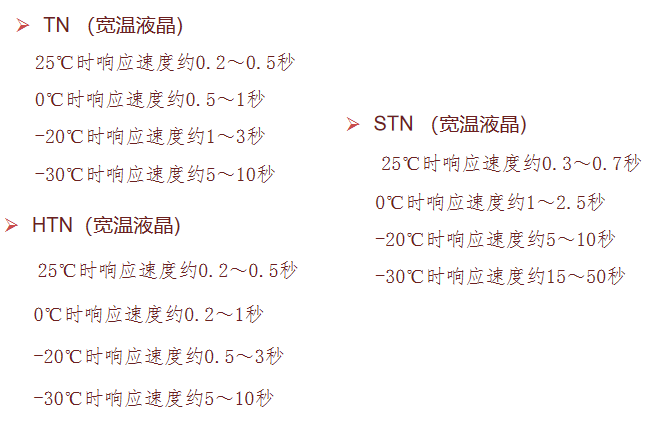

Rumtemperaturydelse: Ved 25°C er responstiden for TN/HTN-produkter typisk i området 150-300 millisekunder, mens STN-produkter på grund af deres større molekylære vridningsvinkler er lidt langsommere, omkring 200-350 millisekunder. Dette er tilstrækkeligt til de fleste behov for statisk eller langsom opdatering.

Udfordring med bred temperatur: I scenarier med bred temperatur kan responsforsinkelsen ved lave temperaturer ikke ignoreres. For eksempel kan et TN LCD-modul med bred temperatur have en responstid på op til 10 sekunder ved -30°C, hvilket forårsager alvorlig billedudtværing. Dette kræver, at producenter af LCD-skærme omhyggeligt udvælger flydende krystalmaterialer og justerer køreparametrene for det ønskede driftstemperaturområde for at sikre brugbar responsydelse selv under ekstreme forhold.

5. Strømforbrug: Filosofien bag systemeffektivitet på mikroamp-niveau

Lavt strømforbrug er hjørnestenen i LCD-teknologiens dominans på markedet for bærbare enheder. Et LCD-moduls samlede strømforbrug er primært sammensat af den kapacitive opladning/afladning af drivkredsløbet og det dielektriske tab af flydende krystalmateriale. Blandt disse er bulk-resistiviteten af ​​selve flydende krystalmaterialet nøglen til at opretholde et ultralavt statisk strømforbrug. Hvis materialet bliver forurenet, hvilket forårsager et fald i resistiviteten, kan strømforbruget stige unormalt. Derfor afspejler fremragende strømforbrugskontrol LCD-skærmproducenternes ekstreme kontrol over materialets renhed og produktionsprocesser, hvilket sikrer, at den LCD-skærm, du modtager, bevarer fordelen ved strømforbrug på mikroamp-niveau stabilt gennem hele dens livscyklus.

Konklusion

I det nuværende landskab, hvor standardprodukter ofte ikke helt opfylder specifikke krav, er tilpassede LCD-skærme blevet nøglen til at opnå produktdifferentiering. Ved at samarbejde med teknisk dybtgående LCD-skærmproducenter for at koble de ovennævnte tekniske kerneparametre i dybden med dit applikationsscenarie, kan du udvikle et LCD-modul, der finder den optimale balance mellem betragtningsvinkel, strømforbrug, temperaturydelse og omkostninger, hvilket i sidste ende leverer en fejlfri visuel oplevelse i dit produkt.
