Afmystificerende LCD-teknologi: Fra arbejdsprincipper til anvendelsespraksis

  I moderne elektroniske enheder fungerer LCD-skærmen (liquid crystal display) som kernekomponenten i interaktion mellem mennesker og computere, og dens ydeevne påvirker brugeroplevelsen direkte. At forstå arbejdsprincipperne og egenskaberne for LCD-skærme er afgørende for at vælge det rigtige LCD-modul.

LCD-skærmprincipper: Præcis kontrol af lys og elektricitet

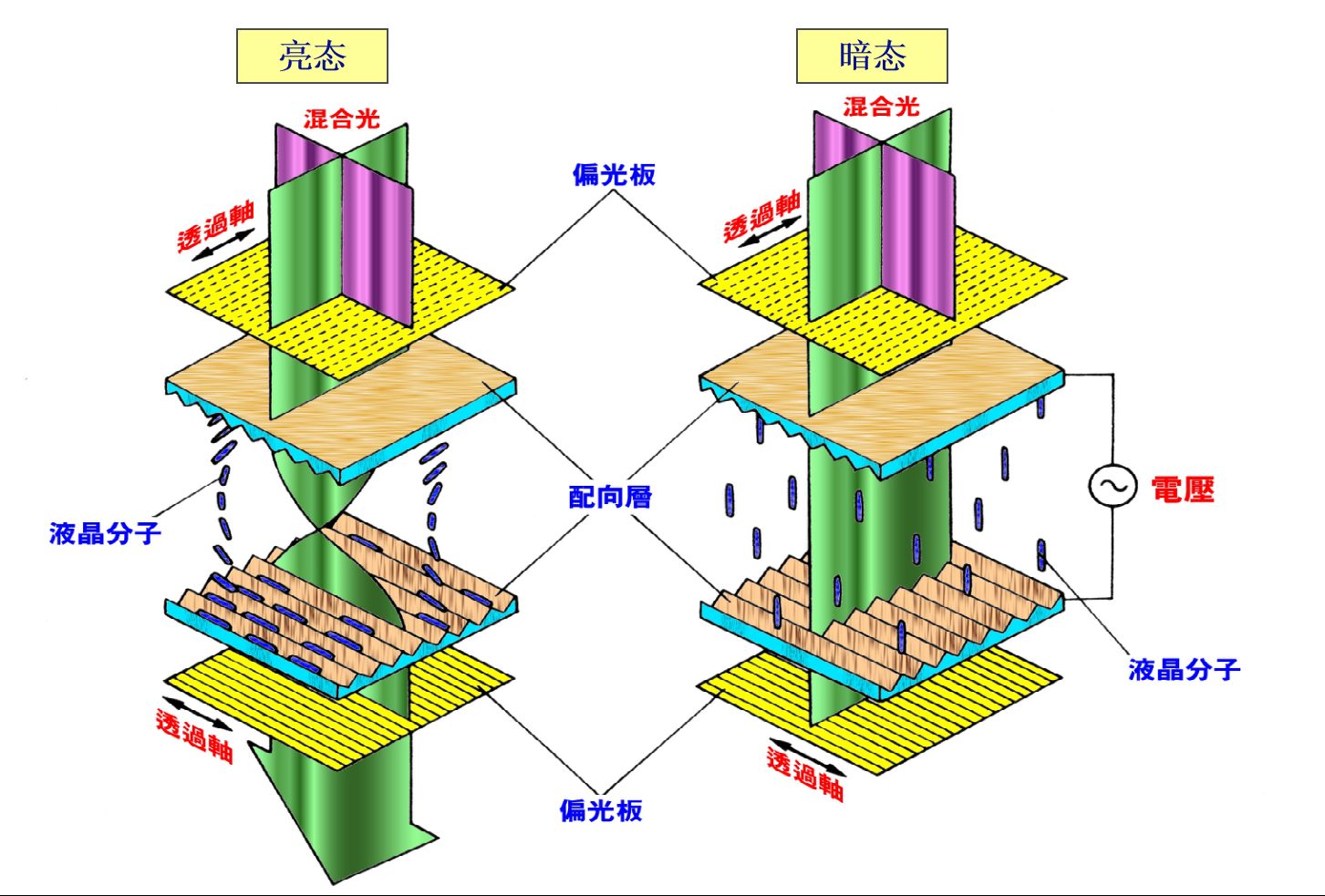

  Essensen af ​​LCD ligger i præcist at kontrollere, om lys passerer igennem ved hjælp af et elektrisk felt. Dens kernestruktur omfatter polarisatorer, justeringslag og flydende krystalmolekyler.

  I den lyse tilstand (ikke-displaytilstand) opretholder flydende krystalmolekylerne et regulært 90-graders snoet arrangement. Indfaldende lys bliver polariseret efter at have passeret gennem transmissionsaksen af ​​frontpolarisatoren. Når dette polariserede lys passerer gennem det flydende krystallag, roterer dets polarisationsretning 90 grader sammen med den molekylære drejningsstruktur, flugter med den optiske akse af den bagerste polarisator og transmitterer igennem for at danne den lyse tilstand.

  I den mørke tilstand (visningstilstand) ændrer de flydende krystalmolekyler i områder, hvor et elektrisk felt påføres, deres justering og mister deres lysroterende evne. Det polariserede lys, der udsendes fra den forreste polarisator, kan ikke ændre retning og er blokeret, fordi dets polarisationsretning er vinkelret på den bagerste polarisator, hvilket får disse områder til at se sorte ud.

  Denne fotoelektriske responsmekanisme af den positive display TN-type muliggør kompleks grafikvisning ved præcist at kontrollere spændingen af ​​hver pixel.

Anvendelsesnøgle: Ingeniørpraksis for at sikre stabil visning

  Denne fotoelektriske responsmekanisme af den positive display TN-type muliggør kompleks grafikvisning ved præcist at kontrollere spændingen af ​​hver pixel.

Præcis design af kørefrekvensen er særlig kritisk. Moderne LCD-skærme bruger for det meste multiplex dynamisk kørsel. Frekvensen af ​​vekselspændingen, der påføres LCD-elektroderne, skal kontrolleres strengt inden for området 32-100Hz. For høj frekvens forhindrer flydende krystalkondensatoren i at oplade og aflade til mætning, hvilket øger drivkraftforbruget; for lav frekvens forårsager mærkbar skærmflimmer. Fremragende LCD-moduldesign skal optimere denne parameter baseret på displayområdet og den specifikke applikation.

Elektrostatisk beskyttelse er lige så vigtig. I den ikke-operative tilstand bør den drivende IC bevare en afladningsvej for at forhindre langsigtet elektrostatisk akkumulering i at påvirke enhedens levetid. Samtidig skal det sikres, at drivkredsløbet fuldstændig eliminerer enhver DC-komponent, da enhver DC-rest vil forkorte LCD-skærmens levetid væsentligt.

Med hensyn til miljøtilpasning, selvom producenter tilføjer stabilisatorer til materialerne, anbefales det stadig at undgå længerevarende direkte sollys for at forlænge displayenhedens levetid.

Værdien af ​​professionel fremstilling

  Som kernekomponenten i skærmteknologi afhænger ydeevnen af ​​en LCD-skærm af producentens tekniske og tekniske muligheder. Professionelle producenter af LCD-skærme kan give kunderne dybt tilpassede LCD-skærmtjenester, lige fra optimering af parameter til miljøtilpasningsjusteringer, hvilket sikrer, at hvert LCD-modul fungerer optimalt i specifikke applikationer.
