Optiske film i modlysmoduler: Nøgleteknologier, der oplyser hver LCD-skærm

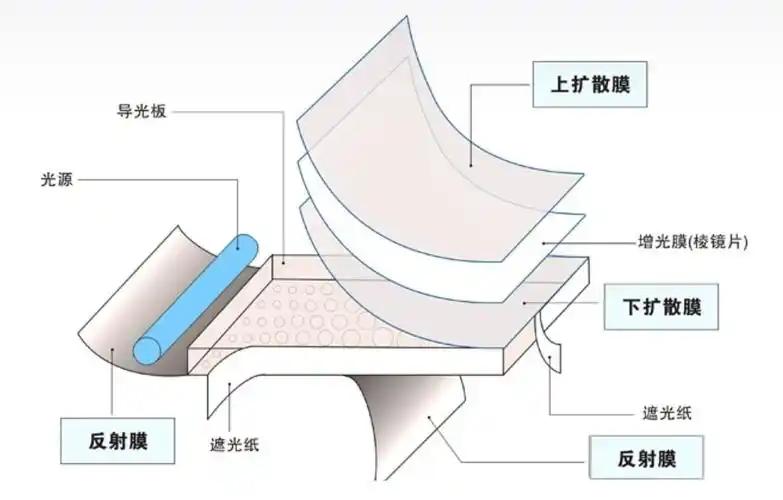

I en verden af ​​Liquid Crystal Displays (LCD'er) er baggrundsbelysningsmodulet en af ​​kernekomponenterne, der bestemmer skærmens ydeevne. Som producent af LCD-skærme forstår CNK Electronics Co., Ltd., at en baggrundsbelysning ikke blot er en lyskildekomponent. Det er en nøgleteknologi, der gennem præcist optisk design forvandler punktlyskilder til ensartet overfladebelysning med høj lysstyrke og høj kontrast, og derved giver LCD-skærme deres levende visuelle liv. Især i dag, med den stigende markedsefterspørgsel efter tilpassede LCD'er, er den optiske ydeevne af baggrundsbelysningsmodulet blevet en afgørende faktor for at opnå differentierede skærmeffekter. Denne præstation afhænger i vid udstrækning af en række præcist koordinerede optiske film i den. De fungerer som det "neurale netværk" af baggrundsbelysningen og kontrollerer omhyggeligt lysets retning, effektivitet og ensartethed.

Reflektorark: Grundlaget for lyseffektivitet

I bunden af ​​baggrundsbelysningsmodulet fungerer reflektorarket som "fundamentet for lyseffektivitet", der er ansvarlig for at omdirigere spredt lys tilbage i lyslederpladen for at forbedre udnyttelsen. Afhængigt af applikationskrav er reflektorer hovedsageligt kategoriseret som følger:

Hvid reflektor:Såsom E20, RW-serien, med tykkelser fra 0,05 ~ 0,2 mm, reflektivitet omkring 80% ~ 90% og har en vis lystransmission. Velegnet til de fleste standard baggrundslysdesigns.

Sølv reflektor:Typisk hvid på den ene side og sølv på den anden, meget tynd (0,04~0,065 mm), med høj reflektionseffektivitet (90%~98%) og fremragende lysblokerende egenskaber. Bruges ofte i scenarier, der kræver høj lysstyrke.

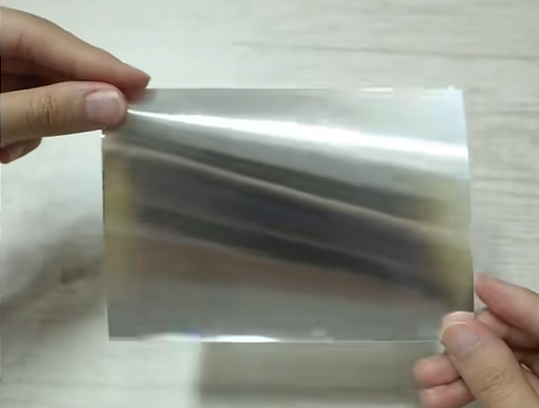

Multilayer Film Reflector (ESR):Anvender flerlagsfilmteknologi, der integrerer over tusinde lag inden for 65 mikron. Den indeholder ikke noget metal, men har et spejllignende metallisk udseende. Som en højeffektiv reflektor opnår ESR en reflektionsevne på over 98 % over hele spektret af synligt lys, hvilket gør den ideel til højtydende baggrundsbelysningssystemer.

Når du tilpasser LCD-moduler, påvirker valget af reflektorplade direkte baggrundsbelysningens ensartethed og energieffektivitet, hvilket repræsenterer det første skridt i optisk design.

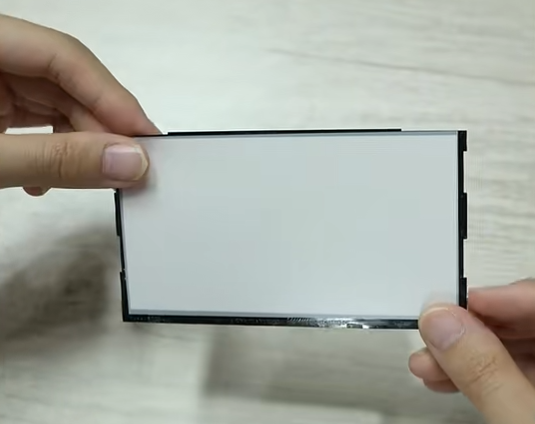

Lysblokerende film / aluminiumsfolie (ALF): Styring af lys- og interferensgrænser

Lysblokerende film bruges primært til at forhindre lyslækage fra siderne af baggrundsbelysningen og kan give elektromagnetisk afskærmning. Almindelige typer omfatter:

Bright Silver Dragon:Skinnende overflade, tykkelse 0,05-0,1mm, gode lysblokerende egenskaber og ledende. Velegnet til industrielle miljøer, der kræver interferensafskærmning.

Mat sølv drage:Relativt mat finish, tynd (typisk 0,05 mm for enkeltlag), har en vis lystransmission og er ledende.

Hvid kantstrimmel:Besidder en vis lystransmittans, tykkelse 0,05-0,08 mm, ikke-ledende. Almindelig brugt i almindelig forbrugerelektronik.

Sort og hvid enkeltsidet klæbende tape:Kan påføres på siderne af baggrundsbelysningen, når der er strenge krav til manglende ledningsevne og ingen sidelyslækage.

Disse materialer spiller rollen som "optiske vogtere" i bezeldesignet på LCD-skærme, hvilket sikrer, at der ikke er forstyrrende lys udenfor visningsområdet.

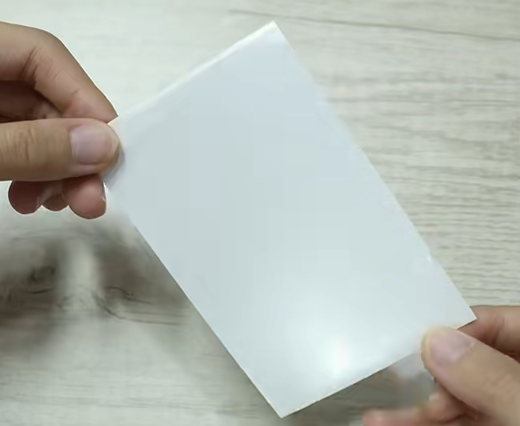

Diffuserark: Oprettelse af et ensartet lyslærred

Som "homogeniseringsmesteren" blandt optiske film spreder diffusorarket lys gennem dis og eliminerer spor af punktlyskilder for at skabe et blødt og ensartet baggrundsbelysningsoutput. Afhængigt af baggrundsbelysningstype og anvendelse er diffusorer opdelt i:

Baggrundslysspredning nederst:Har normalt klæbemiddel på den ene side, høj uklarhed (~90%), transmittans kun omkring 40%; tykkelse typisk mellem 0,18~0,3 mm for bundbaggrundsbelysning. Almindelige modeller: MB433P, MB533.

Sidebaggrundslysspredning:Almindelig brugt tykkelse er 0,09 mm. Almindelige modeller: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Transmittans 65%-80%, uklarhed 75%-90%.

Farveskærms-baggrundslysspredere: Brug typisk et to-arks design:

Bund diffuser:Placeret mellem lyslederpladen og lysstyrkeforstærkende film (BEF), homogeniserer lyset udsendt fra lyslederpladen. Almindeligt anvendt materiale: t=0,065 mm, relativt høj uklarhed (~84%), høj transmittans (~98%).

Top diffuser:Placeret over BEF, tjener en beskyttende rolle og hjælper med at forhindre moiré-mønstre. Almindeligt anvendt materiale: t=0,05 mm, relativt lav uklarhed (~29%), transmittans 90%.

Det rigtige valg og kombination af diffusorplader er nøglen til at sikre ensartet, pletfri visning i LCD-moduler.

Brightness Enhancement Film (BEF): Den optiske motor til at øge lysstyrken

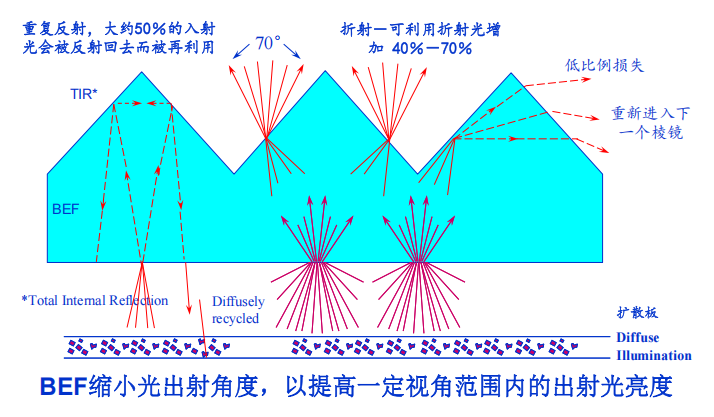

For farve TFT og andre LCD-skærme er lysstyrke en kritisk specifikation. BEF fungerer som "lysstyrkeforstærkeren" blandt optiske film og koncentrerer spredt lys gennem en speciel prismestruktur, hvor hver film giver en lysstyrkeforstærkning på ca. 40-50%. Brug af to film i kombination kan mangedoble lysstyrken. Dens princip involverer at bruge et mikroprisme-array til at styre lysbanen, hvilket får det meste lys til at forlade vinkelret på skærmen, og derved øge frontens lysstyrke markant uden at ændre energiforbruget. BEF er blevet en uundværlig komponent i mellem-til-high-end farveskærmbaggrundsbelysning, især udbredt i højtydende tilpassede LCD'er til industriel kontrol, medicinsk, bilindustrien og andre applikationer.
