Afsløring af de centrale AMOLED-processer: Hvordan banebrydende skærmteknologi former fremtiden

 På det lille og mellemstore marked for forbrugerelektronik er AMOLED-skærmteknologi blevet det foretrukne valg for avancerede smartphones, bærbare enheder og produkter med buet skærm på grund af dens fordele såsom høj kontrast og fleksibel bøjelighed.

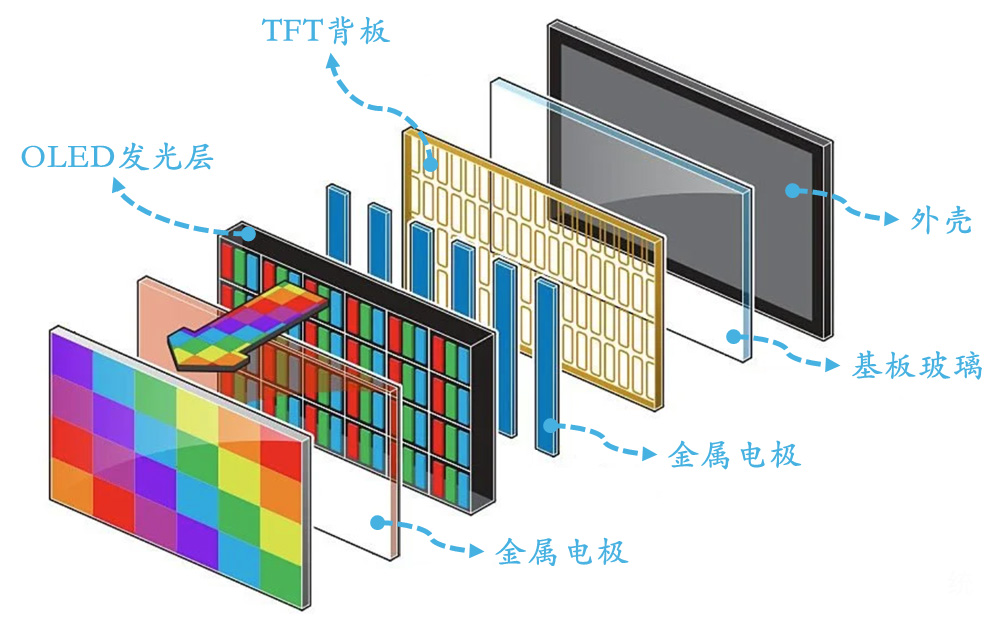

  Dens kernestruktur inkluderer et OLED-lysemitterende lag, TFT-bagplade, metalelektroder, substratglas og kabinet.

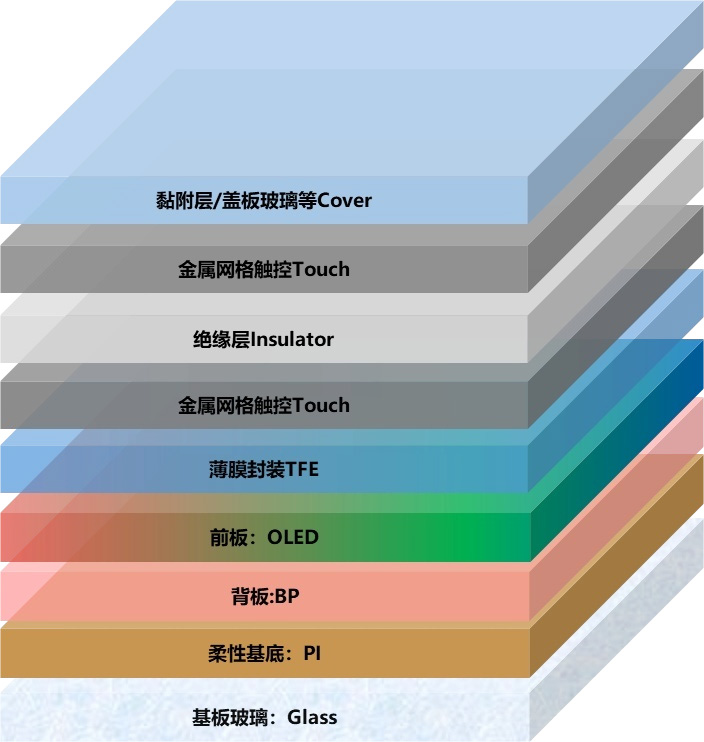

  Den fleksible AMOLED-fremstillingsproces omfatter nøgletrin såsom substratrensning/PI-belægning, TFT-forberedelse af backplane, OLED-fordampning og -indkapsling, berøringsmodulintegration, laserløft og modulsamling.

  Som en virksomhed, der er specialiseret i forskning, udvikling og fremstilling af skærmteknologier, forbliver CNK Electronics Co., Ltd.始终 på forkant med teknologien, og giver kunderne diversificerede skærmløsninger, herunder OLED-moduler, LCD-skærme og tilpassede LCD-skærme.

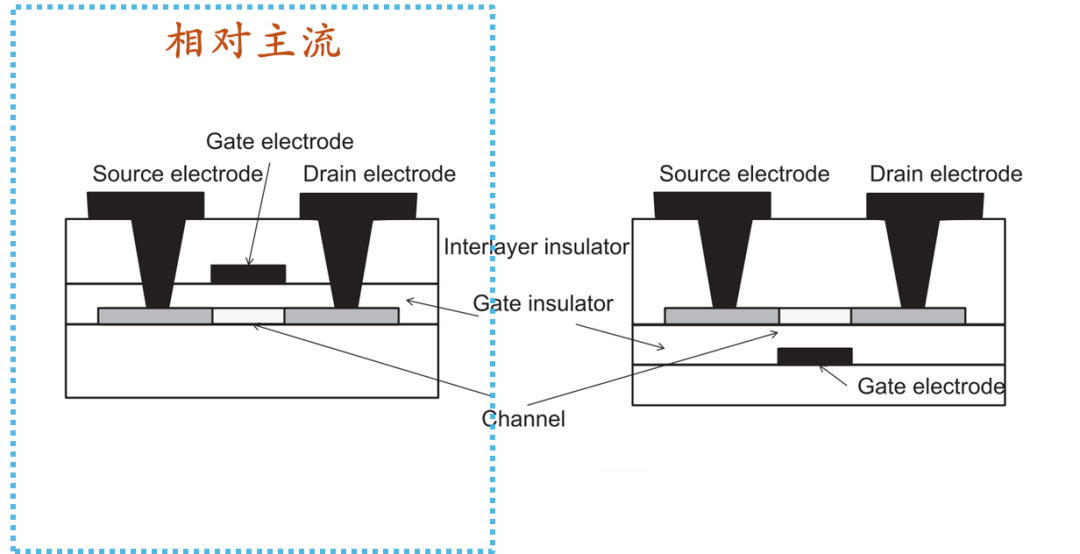

  AMOLEDs kernefremstillingsproces involverer flere højtekniske enhedsprocesser. I Backplane TFT (BP) processen er Low-Temperature Polycrystalline Silicon (LTPS) teknologi blevet mainstream på grund af dens høje elektronmobilitet. Dens top-gate-strukturproces omfatter trin som bufferlagsaflejring, kanalionimplantation, laserudglødningskrystallisation (ELA), gatemetalforstøvning og source-drain-implantation. Særlige gasser spiller en kritisk rolle i tyndfilmaflejring, modifikation og ætsning: for eksempel anvender PECVD-processer SiH4/N2O/NH3 til at afsætte a-Si/SiNx/SiOx tyndfilm; Atomic Layer Deposition (ALD) anvender TMA og H2O til at danne Al2O3-indkapslingslag; tørætsning opnår højpræcisionsmønstre gennem gasser som CF4/SF6/Cl2, hvor BCl3 bruges til at reducere metaloxidlag, og Cl2 genererer flygtige ætsningsprodukter, hvilket sikrer en ren og effektiv proces.

  I fleksibel AMOLED-fremstilling er laser-lift-off (LLO) og tyndfilmindkapsling (TFE) afgørende for produktets pålidelighed. LLO-processen bruger en 308nm XeCl excimer-laser til at adskille det fleksible PI-substrat fra glassubstratet, mens TFE-teknologien anvender flerlags tynde film til at blokere fugt og ilt, hvilket forlænger enhedens levetid.

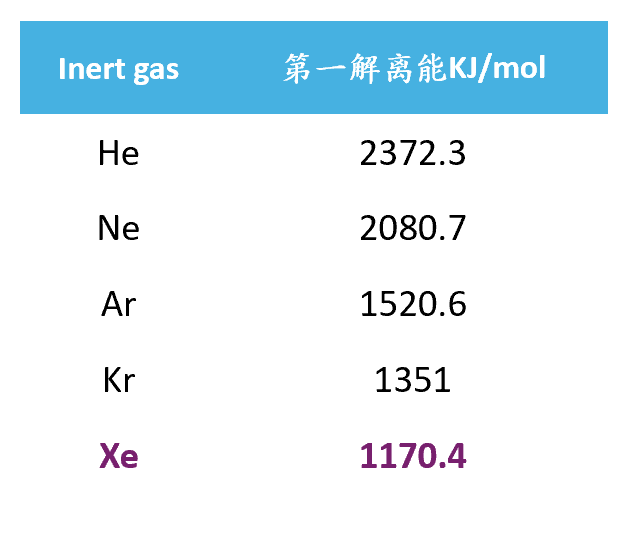

  Derudover bruger ionimplantationsprocessen (IMP) BF3/PH3/H2 til at tilvejebringe dopingatomer, hvor Xe tjener som en neutraliseringsgas for at forhindre ladningakkumulering.

  Efterhånden som skærmteknologien udvikler sig mod fleksibilitet og høj opløsning, fortsætter kompleksiteten og præcisionskravene til AMOLED-fremstillingsprocessen med at stige. Ved at integrere fordelene ved AMOLED- og LCD-teknologier optimerer CNK Electronics løbende ydeevnen og pålideligheden af ​​HMI menneske-maskine interaktionsmoduler, hvilket giver innovative displayløsninger til forbrugerelektronik, industriel kontrol og andre områder.
