Master PORCH-indstillinger for at låse op for LCD-ydeevne og stabilitet – vigtige overvejelser for hardwaredesign

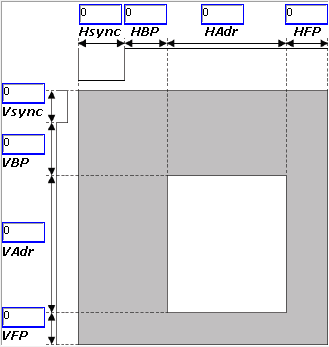

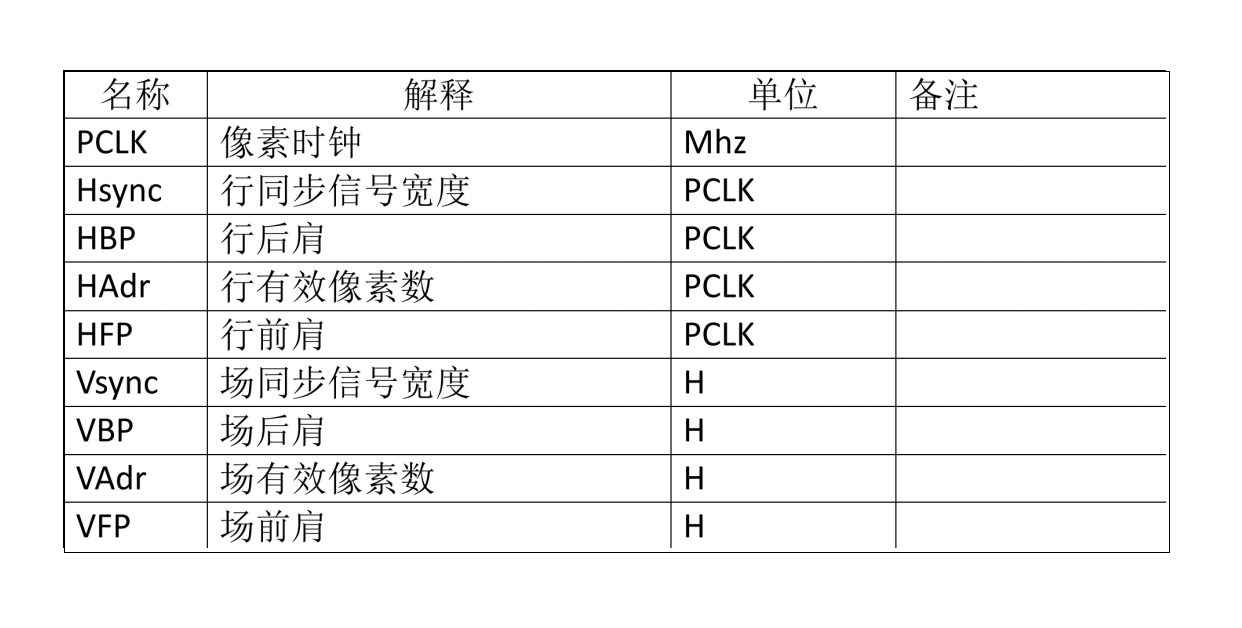

I hardwaredesignet af LCD-skærme og relaterede LCD-moduler er præcis konfiguration af timingparametre grundlæggende for at opnå optimal skærmydeevne og systemstabilitet. Blandt disse er PORCH-indstillinger (blanking interval) særligt kritiske - de definerer de nøjagtige grænser for pixel-uret (PCLK), horisontale/lodrette synkroniseringssignaler (Hsync/Vsync), front/bag-porches (HBP/HFP, VBP/VFP) og det aktive pixelområde (HAdr/VAdr). Som professionel LCD-skærmproducent understreger CNK Electronics (CNK) vigtigheden af ​​at præcisere disse parameterkrav i den indledende udvælgelsesfase. Dette sikrer kompatibilitet mellem driver-IC'en og glassubstratets timing, hvilket undgår dyre designrevisioner senere.

PORCH-parametre er langt fra vilkårlige tal - de dikterer direkte kernedisplayets ydeevne. PCLK-frekvensen, beregnet som PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × Frame Rate, afspejler direkte systemets båndbreddekrav. Opdateringshastigheden (typisk startende ved 60 Hz, med høj opdateringshastighed, der når op til 144 Hz) er begrænset af opladnings-/afladningskapaciteten for glasset og IC. For lav opdateringshastighed får skærmen til at flimre, hvilket kompromitterer den visuelle komfort. Derfor skal hardwaredesigns reservere tilstrækkelig timingmargin (især HFP/VFP) for at sikre stabil signaltransmission selv i højopløsnings- eller high-refresh tilpassede LCD-applikationer.

  Grænsefladetypen påvirker direkte validering af opdateringshastighed og debugging-strategier. For RGB-grænseflader kan ingeniører måle Vsync-signalperioden direkte for at beregne den faktiske opdateringshastighed. For almindelige LCD-moduler med MIPI-grænseflader skal der sendes specifikke kommandoer (f.eks. PAGE 0 R35H=0X00), efterfulgt af måling via TE-stiften. Hardwaredesigns bør reservere vigtige testpunkter (f.eks. Vsync, TE) og sikre signalrouting af høj kvalitet for at forhindre interferens, der kan forårsage målefejl eller visningsanomalier (f.eks. rivning, flimren).

  Succesfuld LCD-skærmintegration er afhængig af dybt samarbejde med erfarne LCD-skærmproducenter. Specielt til tilpassede LCD-projekter eller komplekse LCD-modulapplikationer råder CNK Electronics (CNK) til: Del PORCH-målparametre og driverløsninger tidligt, indhent producentens glastimingsprofiler og konfigurationsanbefalinger. Dette forhindrer signalkonflikter, strømuregelmæssigheder eller EMC-problemer. CNKs tekniske team tilbyder end-to-end support – fra PORCH-optimering og interfacematching til signalintegritetsanalyse – og sikrer, at dit hardwaredesign lykkes i første forsøg og frigiver den fulde ydeevne og pålidelighed af skærmmoduler.

  CNK Electronics — Mestring af timingparametre, styrkelse af din visuelle innovation med professionel skærmteknologi.
