RGB-interfacedesign: Gatewayen til højeffektiv skærm i brugerdefinerede LCD-skærme

  I moderne skærmteknologi står RGB-grænsefladen som en mainstream-løsning til kørsel af LCD-skærme - især højtydende skærme som TFT - takket være dens evne til at overføre fuldfarve billeddata ved høje hastigheder. Som en erfaren producent af brugerdefinerede LCD-skærme forstår CNK Electronics (CNK), hvor kritisk RGB-interfacedesign påvirker skærmkvaliteten. Dens kerne ligger i præcis synkroniseringssignalpolaritetstilpasning og timingparameterkonfiguration, som danner den tekniske hjørnesten for stabile, glatte billeder og rige, autentiske farver.

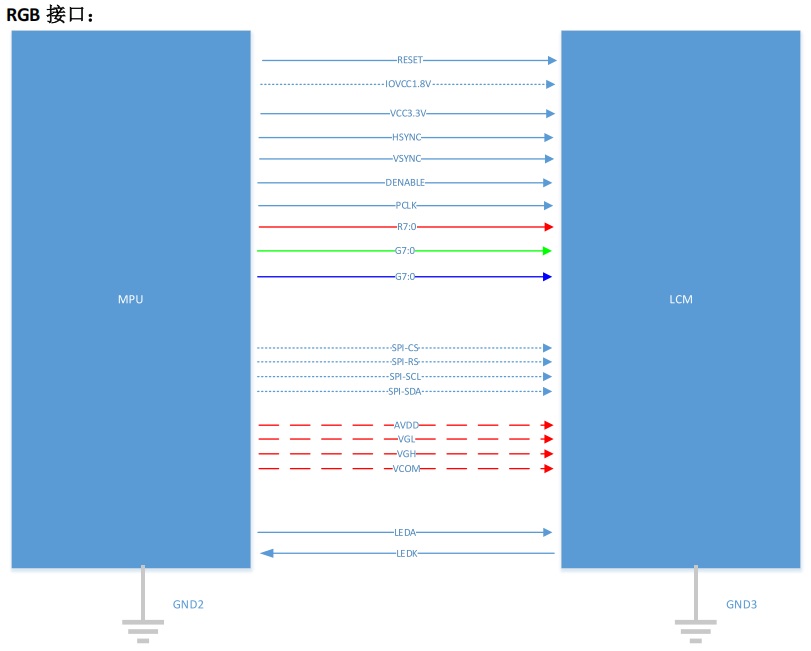

Dual-Mode Operation, Fleksibel kompatibilitet RGB-grænsefladen tilbyder primært to effektive arbejdstilstande:

DEN Mode (Data Enable Priority): Her er ENABLE-signalet nøglen til at styre det datagyldige vindue. Fasen af ​​PCLK-clocksignalet (transmission med stigende flanke/låsende flanke) skal nøje synkroniseres med LCD-modulet; ellers kan der opstå skærmkorruption. Parallel datatransmission gennem rød (R7~R0), grøn (G7~G0) og blå (B7~B0) 8-bit linjer leverer sammen 16,77 millioner farver. HSYNC og VSYNC kan forenkles i denne tilstand.

SYNC Mode (Synchronization Signal Priority): Denne tilstand er afhængig af præcise HSYNC (horisontal synkronisering) og VSYNC (lodret synkronisering) signaler til at definere det aktive visningsområde. Deres aktive tilstande (typisk højeffektive) skal flugte med køreplatformen; ellers kan der opstå fejljustering eller endda tomme skærme. PCLK fasesynkronisering forbliver kritisk, med R/G/B datatransmission identisk med DEN-tilstand.

Design Essentials: Succes ligger i detaljerneTo kritiske punkter kræver årvågenhed i RGB-interfacedesign:

1. Bekræftelse af datalinjesekvens: Når en skærms grænseflade bruger generiske etiketter som DB0-DB24, er det vigtigt at bekræfte det nøjagtige RGB-signalarrangement i bussen med LCD-modulleverandøren. Forkert bestilling forårsager alvorlig farveforvrængning.

2.Tydelige funktionelle grænser: En ren RGB-grænseflade er en højhastigheds "envejs visningsdatakanal", der ikke er i stand til at sende initialiseringskommandoer eller læsestatus. I brugerdefinerede LCD-projekter samarbejder den således ofte med kontrolgrænseflader som SPI, der håndterer skærminitialisering og -styring.

  Som en professionel producent af brugerdefinerede LCD-skærme erkender vi, hvordan subtile timingvariationer og præcis signalpolaritetsmatching bestemmer stabiliteten af ​​LCD-skærme. Partner med CNK for end-to-end teknisk support – fra interfacespecifikationsanalyse og designvejledning til tilpasset LCD-udvikling – og sikrer, at dine skærmløsninger skinner med præcision i en verden af ​​højhastigheds-, fuldfarve-visualiseringer.
