Baggrundslys Køredesign: Kritiske detaljer for oplysende skærmkvalitet

I en verden af ​​LCD-skærme, uanset om det er en informationsklar monokrom skærm eller en levende farveskærm, er baggrundsbelysningen sjælen i dens visuelle præsentation. Kørsel i modlys er dog langt mere kompleks end blot at "tænde for lys." Forsømmelse af designdetaljer kan i bedste fald føre til ujævn lysstyrke og forringet brugeroplevelse, eller i værste fald forkortet displayskærms levetid. Denne artikel går i dybden med kerneprincipperne for baggrundsbelysningsdesign, hvilket giver ingeniører mulighed for at bygge stabile og pålidelige skærmløsninger.

1. Konstant strømkørsel: Grundlaget for ensartet lysstyrke

Baggrundsbelysning LED'er skal drives med en konstant strømkilde! Dette er altafgørende for at løse problemet med "inkonsekvent lysstyrke på tværs af forskellige moduler under samme spænding." LED'er udviser i sagens natur variationer i fremadspænding (Vf) (typisk enkelt-LED-værdi: 2,7-3,2V). Under konstant spænding vil LED'er med en lidt lavere Vf trække mere strøm, hvilket resulterer i højere lysstyrke, mens dem med højere Vf vil være svagere. Konstant strømkørsel styrer præcist strømmen gennem hver LED (typisk 15-20mA), hvilket sikrer ensartethed i monokrome skærme og nøjagtig farvegengivelse i farveskærme.

2. Timingkontrol: Forebyggelse af "Ghosting" og "Flimren"

Når en LCD-skærm tænder eller vågner fra dvale, kræver dens indre flydende krystaller responstid og når ikke en stabil skærmtilstand med det samme. Aktivering af baggrundsbelysningen øjeblikkeligt under disse forhold får brugerne til at se kaotisk "spøgelse" eller ustabil flimren. De vigtigste designregler er:

Power-on/Wake-up: Baggrundslyset må først aktiveres, når displayet har opdateret mindst 30 billeder og stabiliseret. Dette sikrer, at brugerne ser et stabilt, klart indledende billede.

Sluk/dvale: Overhold strengt sekvensen: deaktiver først baggrundsbelysningen, deaktiver derefter displaysignalet og afbryd strømmen til skærmen. At vende denne sekvens kan forårsage unormale lyse pletter eller "spøgelses"-artefakter under nedlukning.

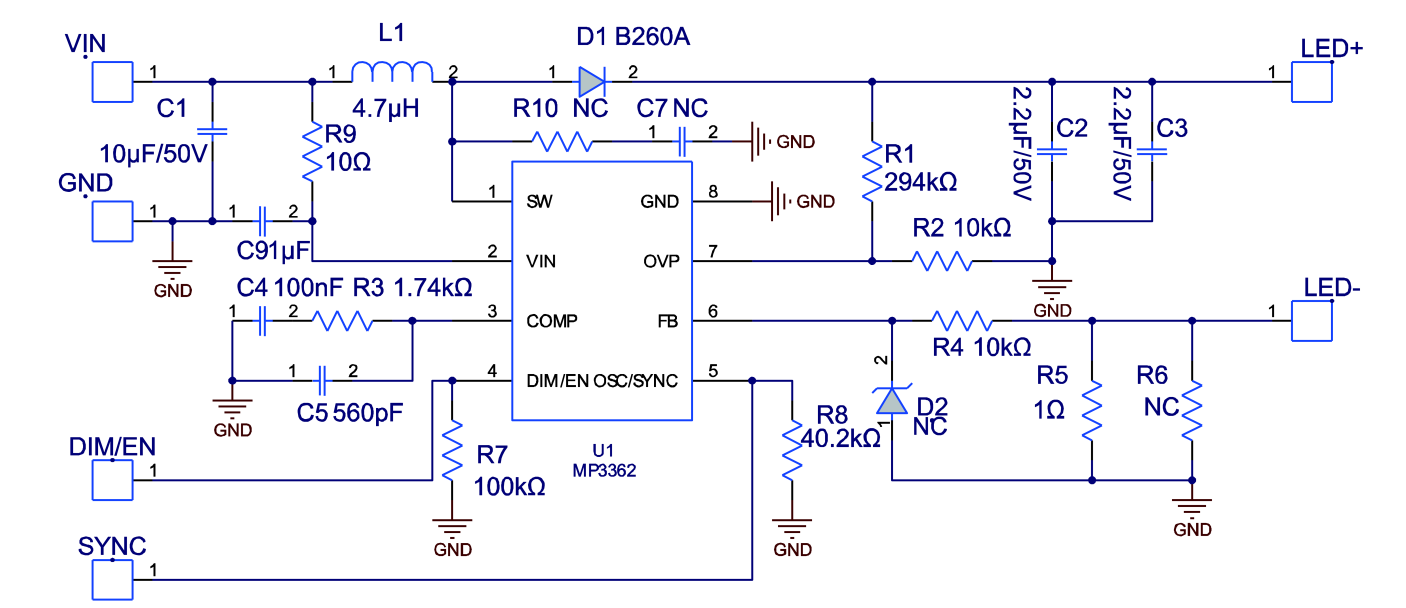

3. Kredsløbsdesign & parameterberegning: Afbalancering af sikkerhed og effektivitet

Almindelige drevkredsløbstopologier inkluderer:

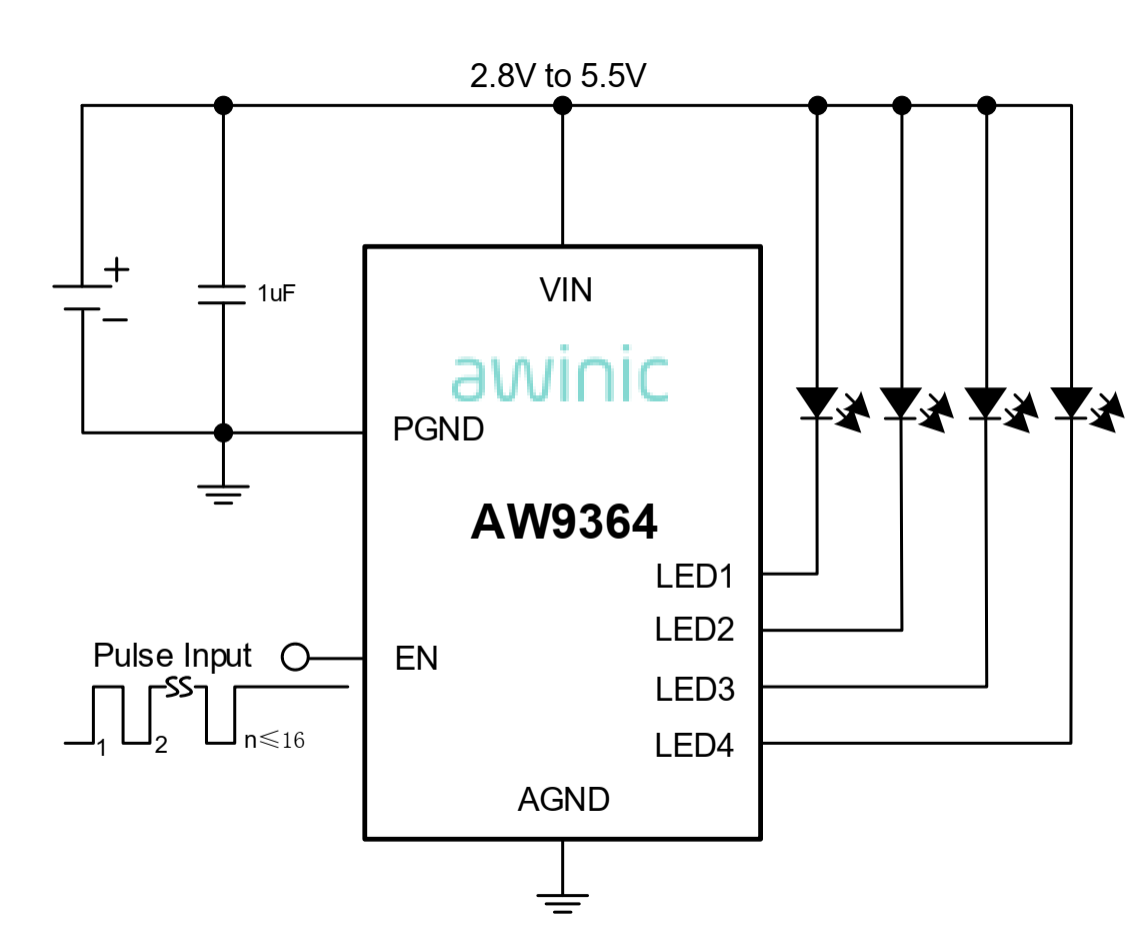

Single-LED Parallel Drive: Relativt enkelt design med god redundans (fejl på en LED påvirker ikke helheden). Det samlede drevstrømbehov er dog højt (f.eks. kræver 8 LED'er parallelt 120-160mA @ 20mA/LED).

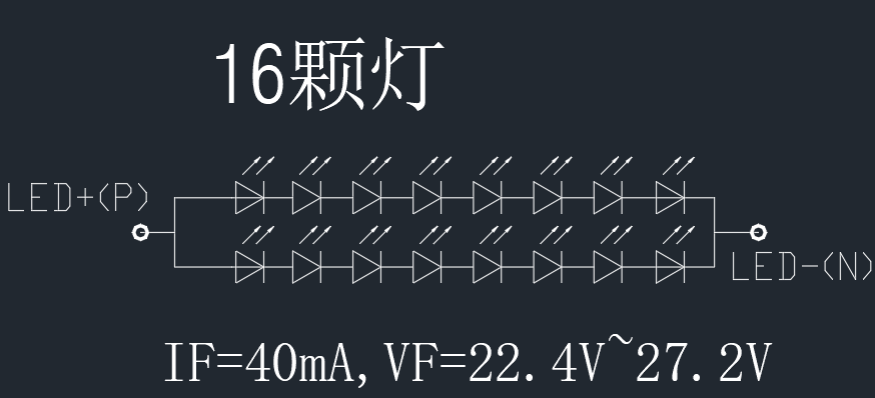

Multi-String Series-Parallel Drive: Mere effektiv, velegnet til mellemstore til store LCD-skærme. Designovervejelser:

Seriespænding: Samlet spænding pr. LED-streng = Enkelt LED Vf * Antal i serie. Eksempel: 8 LED'er i serie kræver drivspænding ≥ 3,2V * 8 = 25,6V (overvej margin).

Parallel strøm: Samlet drevstrøm = Strøm pr. streng * Antal parallelle strenge. Eksempel: 2 strenge parallelt, 20mA pr. streng, total strøm = 20mA * 2 = 40mA.

Sikkerhedsmarginer: Designudgangsspænding må ikke overstige 36V (almindelig sikkerheds-ekstra-lav spænding - SELV - grænse). Den samlede drevstrøm bør ikke overstige 300mA (balanceringseffektivitet og komponentvalg).

Konklusion

En enestående skærmoplevelse begynder med et præcist bagbelysningsdesign. Uanset om det drejer sig om omkostningsfølsomme monokrome skærme eller visuelt krævende farveskærme, dyb forståelse og anvendelse af konstant aktuelle drivprincipper, streng styring af strømsekvensering, nøjagtig beregning af serieparallelle parametre og overholdelse af sikkerhedsstandarder er væsentlige trin for at skabe højkvalitets, langtidsholdbare skærmprodukter. Disse tilsyneladende mindre "detaljer" er netop de kritiske faktorer, der bestemmer den ultimative kvalitet af skærmen og brugertilfredsheden.
