FPC-kabellayoutdesignspecifikationer: Forebygger brud, intermitterende kontakt og sikrer stabil HD-skærmtransmission

I en tid med smarte enheder, der forfølger ultimative visuelle oplevelser, er high-definition skærmkvalitet afgørende. Data indikerer dog, at en betydelig del af skærmfejl stammer fra signaltransmissionsproblemer. Som data-"livline" bestemmer det rationelle layoutdesign af FPC-kabler direkte produktets pålidelighed og brugeroplevelse. For at undgå almindelige faldgruber skal du overholde følgende kernedesignspecifikationer og kritiske overvejelser:

Kernedesignspecifikationer: Nøgleprincipper for forbedret kabelpålidelighed

Præcisionsbøjning for at forhindre kabelbrud:

Minimum bøjningsradius: Skal være ≥5 mm under kabelbøjning. Mindre radier inducerer overdreven belastning på indre ledere, hvilket øger risikoen for brud markant.

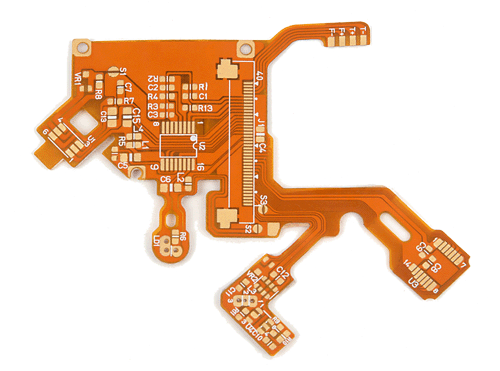

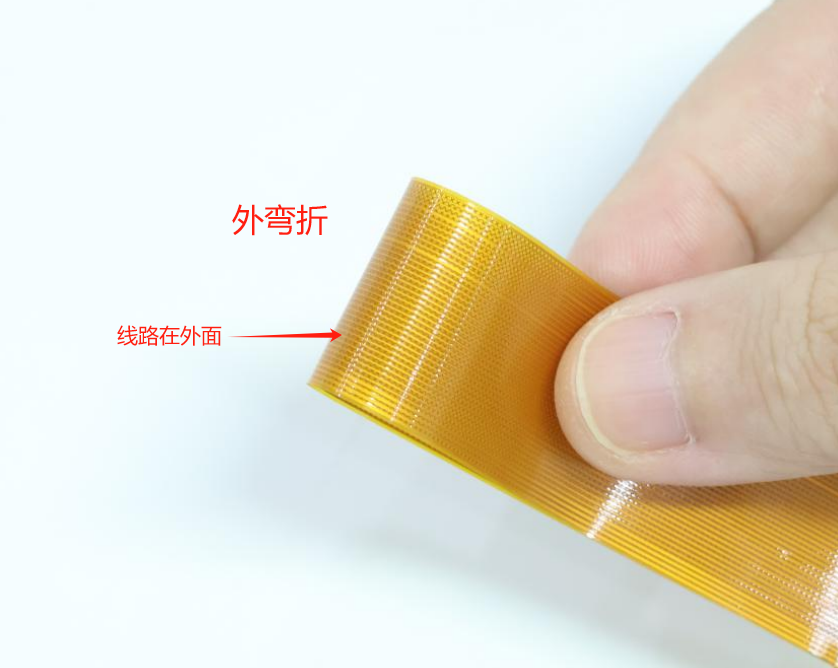

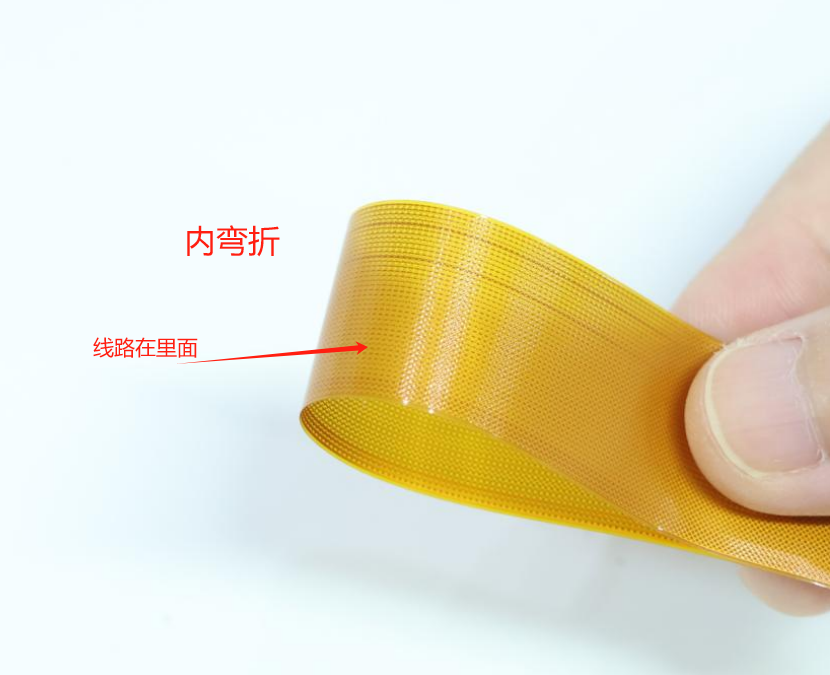

Foretrukken bøjningsretning: Prioriter indvendige bøjninger over ydre bøjninger. Ydre bøjninger udsætter ledere for trækkræfter, hvilket reducerer kabellevetiden.

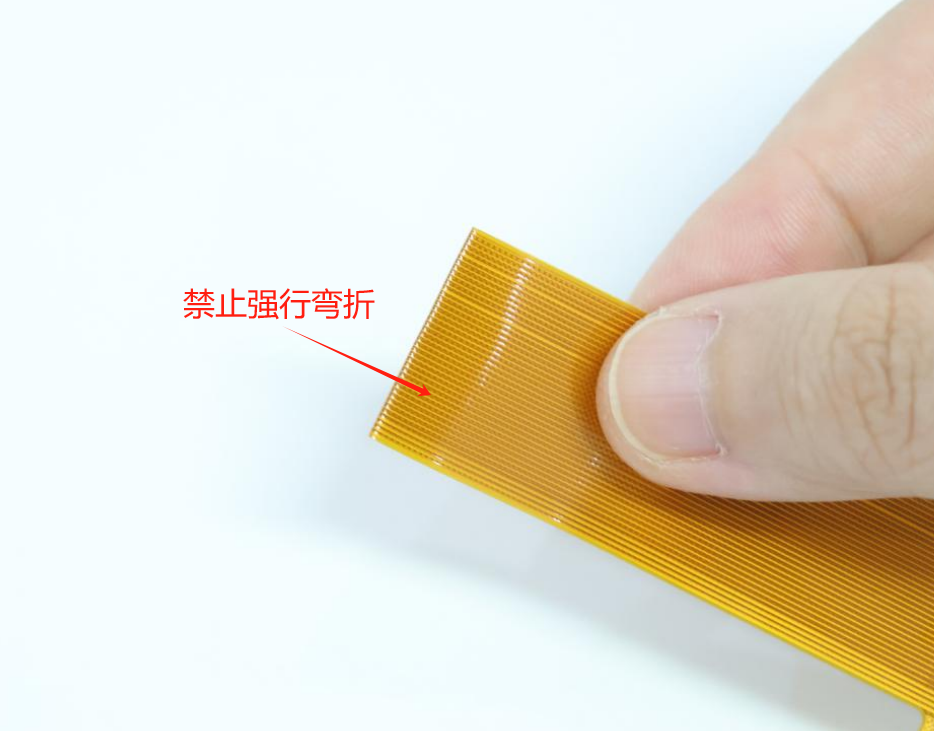

Undgå gentagen bøjning: Begræns strengt flere bøjninger på samme sted. Sigt efter enkelte, præcise bukkeoperationer.

Designbemærkning: Mikroskopisk bøjningsskade er ofte den skjulte årsag til batchfejl.

Sikker fiksering for at eliminere vibrationsinterferens:

Driftsvibrationer er en stor modstander af kablets pålidelighed, hvilket fører til intermitterende konnektorkontakt og signalustabilitet.

Effektiv løsning: Brug trykfølsomt klæbende tape med høj pålidelighed til at fastgøre kabelruten på flere punkter. Dette er en yderst omkostningseffektiv foranstaltning til at forhindre vibrationsrelaterede fejl.

Optimeret længde til højhastighedssignalintegritet:

Med udbredelsen af ​​4K/8K højopløsningsskærme stiger FPC-datatransmissionsvolumen, hvilket gør kabellængden afgørende for signalkvaliteten.

Anbefalet standard: Skærmdatatransmissionskabler skal være ≤10 cm. Korte afstande sikrer højhastighedstransmission med lavt tab.

Extended Length Protocol: Hvis strukturelle begrænsninger nødvendiggør 20-30 cm kabler, er streng batchvalidering obligatorisk for at verificere signalintegritet, stabilitet og overholdelse af produktionsudbytte.

Kritiske overvejelser:

 Undgå skærmskader og funktionelle begrænsninger

TFT-skærmbeskyttelsesregel: Absolut ingen mekanisk belastning må påføres skærmpanelet! Ydre kraft eller belastning forårsager irreversible "Mura" (overskygning) defekter.

Begrænsninger for displayrotation:

Opløsning ≤320x480:

Typisk integrerer fuld RAM, der generelt understøtter 90° billedrotation (muliggør fleksible layouts og strømoptimering).

Opløsning >320x480:

 På grund af ingen eller begrænset intern RAM, er 90° rotation generelt ikke understøttet. Modelspecifik support skal bekræftes med vores FAE!

Billedspejlingsfunktion: De fleste skærme understøtter lodret/vandret billedspejling via hardware (jumpers) eller softwarekommandoer. Implementeringsmetoder og modelkompatibilitet skal bekræftes med vores FAE!
