Viser din LCD-skærm mærkelige farver? 3-trins diagnoseguide!

Når industriudstyrsskærme pludselig bliver blålige, rødlige eller viser forvrængede farver, er det ikke kun en driftsmæssig gene – det kan signalere underliggende hardware- eller signaltransmissionsproblemer.

  På kritiske områder som strømovervågning, medicinsk udstyr eller bilsystemer er skærmnøjagtighed afgørende for sikkerhed og effektivitet. Gå ikke i panik, når farverne bliver useriøse; systematisk fejlfinding er nøglen!

Trin 1: Forenkling med gråtoner – Isoler problemet!

  Start med at fjerne farvekompleksiteten. Vis rent sort-hvid-indhold. Hvis du opdager unormale pletter, striber, ujævn baggrundsbelysning eller lokaliseret dæmpning/belysning, tyder problemet sandsynligvis på fysisk skade (f.eks. trykmærker, døde pixels), fejl i baggrundsbelysningen eller ustabil kørespænding. Dette trin identificerer hurtigt, om det er en "hardwareskade" eller et dybere "farvesymptom".

Trin 2: Primær farvetjek – Find defekte kanaler!

  Hvis gråtoner virker normale, skifter fokus til signalbehandling. Udfør individuelle røde, grønne og blå tests. Vis fuld skærm ren rød, grøn og blå sekventielt. Vær opmærksom på: Mangler der en farve? Unormalt dæmpet? Eller viser uventede nuancer? For eksempel indikerer lyserøde/gule pletter under en rød test problemer som beskadigede sub-pixelkredsløb, løse FPC-flexkabler eller defekte farvekanaludgange i driver-IC. Denne "farvetriage" lokaliserer præcist årsagen.

Trin 3: Afkode ordren – Match RGB/BGR-indstillinger!

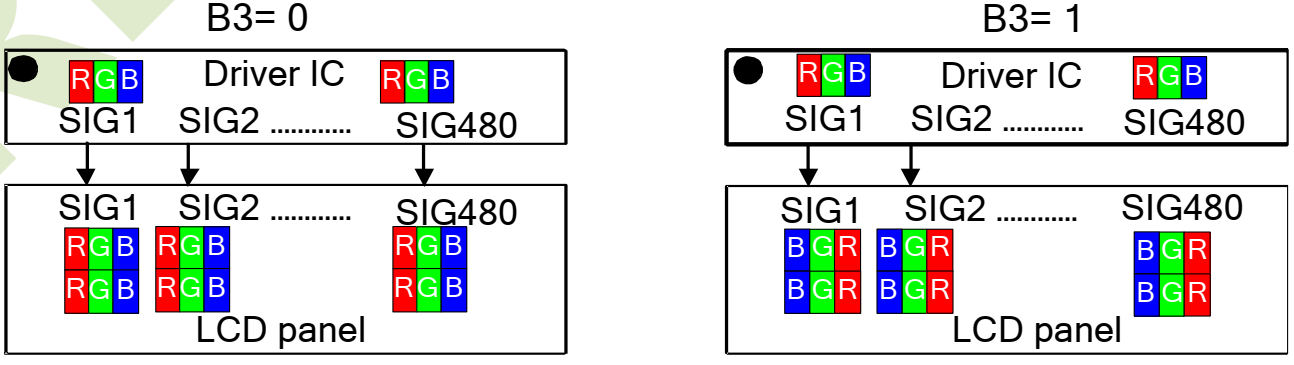

  Hvis problemerne fortsætter, kan synderen ligge i hardware-software kommunikationsprotokoller - specifikt farvedatarækkefølge! LCD-skærme kan bruge RGB eller BGR subpixel arrangementer. Hvis dit bundkort (MCU/SoC) udsender data i RGB-rækkefølge, mens LCD-skærmen som standard er BGR (eller omvendt), vil farverne inverteres helt (f.eks. bliver rød blå)! Krydstjek altid skærmspecifikationerne med platformsdriverindstillinger, og sørg for, at farveformat eller pixelrækkefølge justeres perfekt. Dette trin bygger bro over "farvesprogskløften", og genopretter nøjagtige billeder.

  Står du over for vedvarende problemer? Som en førende producent af LCD-skærme i Kina tilbyder CNK Electronics skræddersyede løsninger. Tilpas LCD-moduler med præcise RGB-konfigurationer for problemfri integration. Kontakt os for skærme, der er udviklet til at levere klarhed, pålidelighed og ydeevne.
