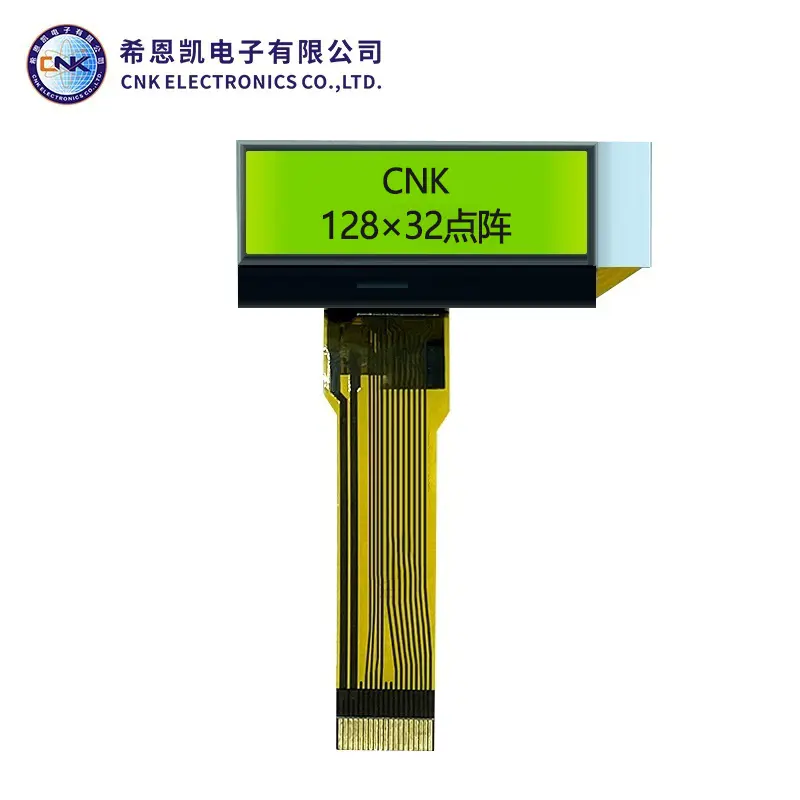

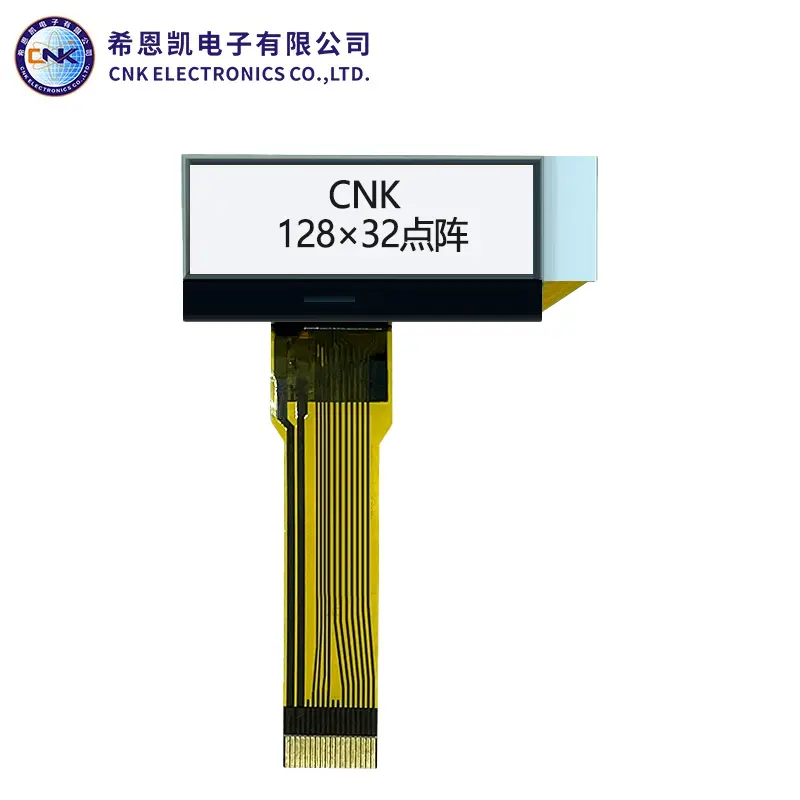

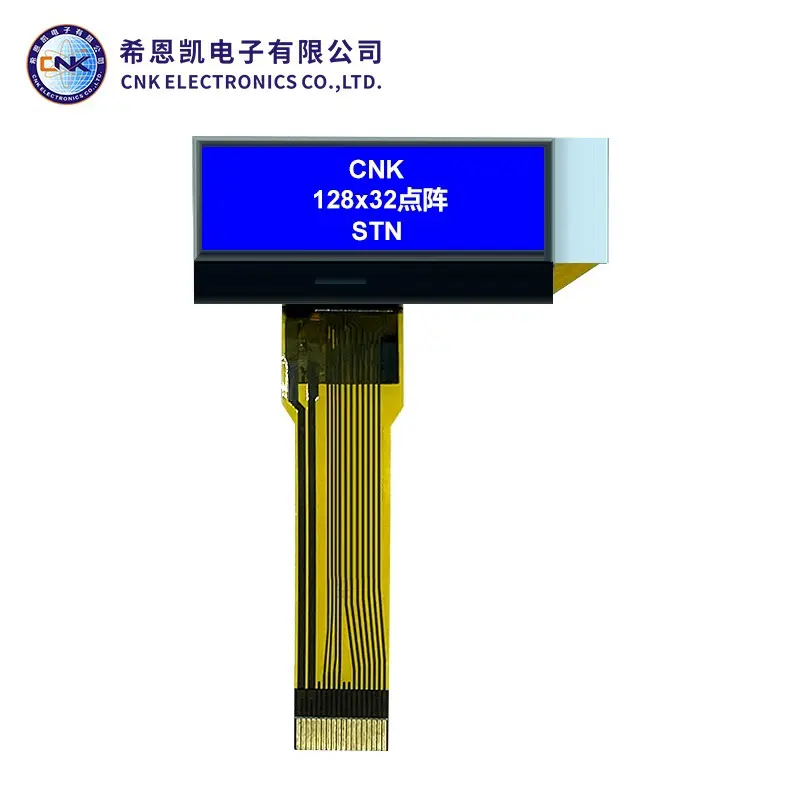

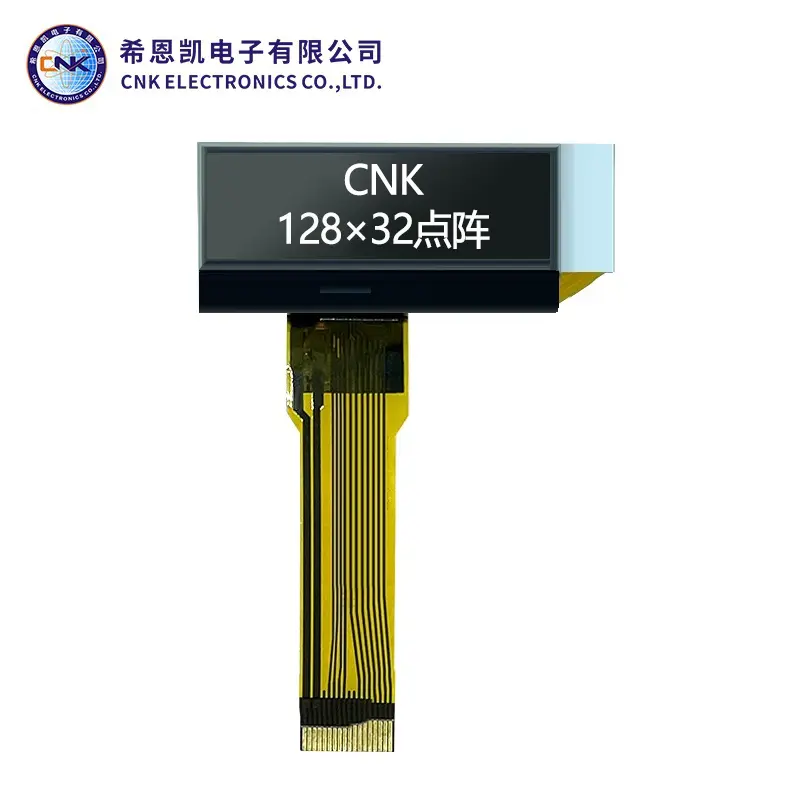

Dot Matrix LCD Display

Dot Matrix LCD -skærme fra Kina CNK -producent bruges ofte i forskellige applikationer, hvor fleksibilitet i visning af indhold er påkrævet, såsom i elektronisk instrumentering, industrielle kontrolpaneler, forbrugerelektronik og skiltning. De tilbyder fordele i forhold til karakter LCD -skærme ved at give muligheden for at vise brugerdefineret grafik og symboler i stedet for at være begrænset til foruddefinerede tegn.

Opløsning: Dot Matrix -skærme findes i forskellige opløsninger, der typisk er betegnet med antallet af rækker og kolonner med pixels. Disporeringer med højere opløsning har flere pixels og kan vise mere detaljerede billeder eller tekst.
Interface: Dot Matrix -skærme kan interfaceres med mikrokontrollere eller andre elektroniske enheder ved hjælp af parallelle grænseflader (f.eks. Brug af flere datalinjer til pixelkontrol) eller serielle grænseflader (f.eks. SPI eller I2C). Valget af grænseflade afhænger af det specifikke displaymodul og kravene i applikationen.
Controller: Dot Matrix -skærme inkluderer ofte en controller -chip, der forenkler processen med grænseflade med displayet og kontrollerende individuelle pixels. Almindelige controllerchips inkluderer KS0108 og ST7920.
Baggrundsbelysning: Mange Dot Matrix LCD-skærme har en baggrundsbelysning for forbedret synlighed under forhold med lavt lys. Baggrundsbelysningen kan være hvid, farvet eller RGB (der muliggør farveblanding).
Tilpasning: En af de vigtigste fordele ved Dot Matrix LCD -skærme er deres evne til at vise brugerdefineret grafik og symboler. Dette giver mulighed for meget tilpassede brugergrænseflader og grafiske repræsentationer af data.
